Dell Vostro 3560 (Early 2012) - Инструкция (Страница 50)

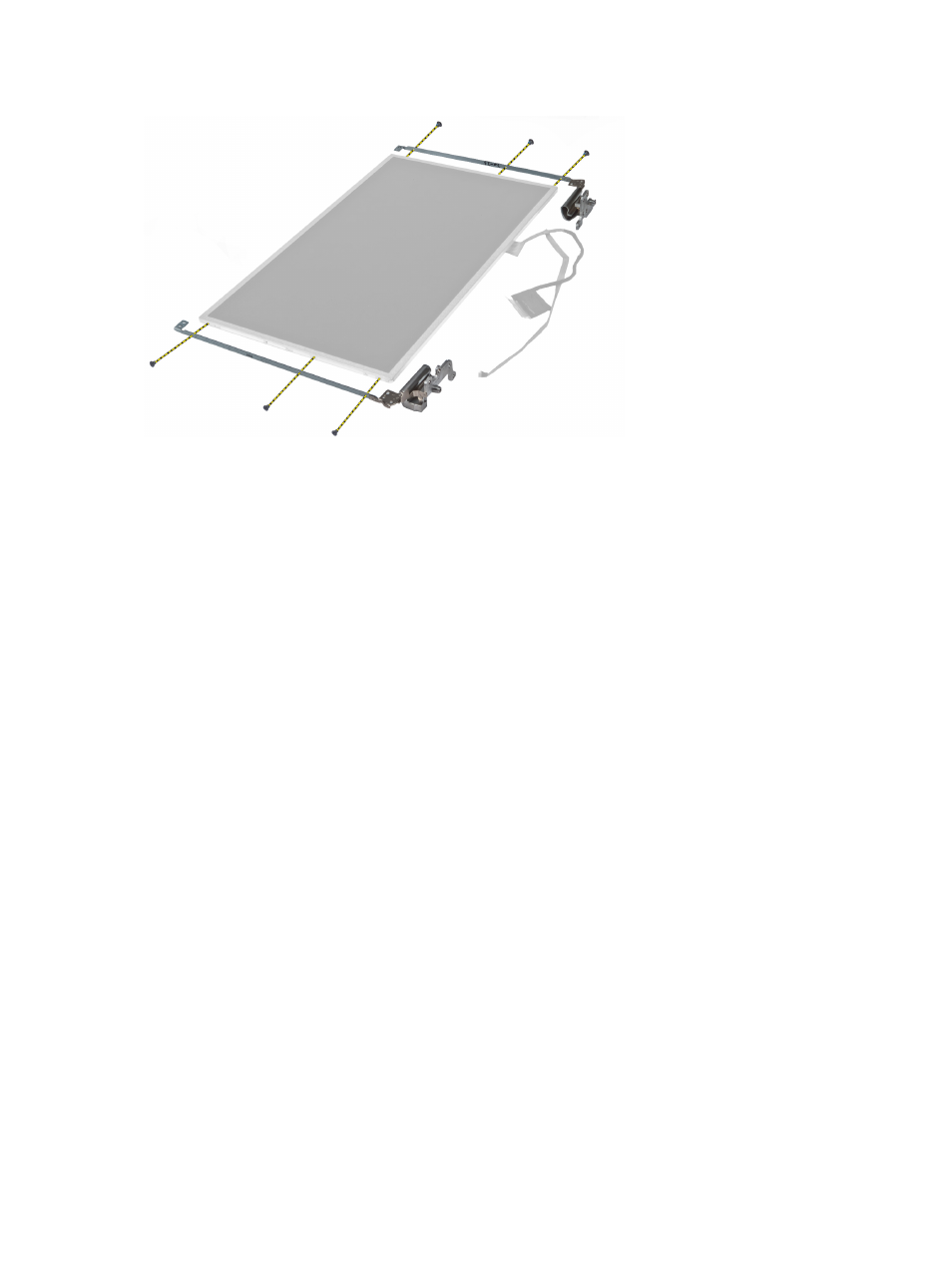

Установка крепления дисплея
1. Затяните винты, чтобы прикрепить крепления и шарниры дисплея к панели дисплея.
2. Наклейте ленту и подсоедините кабель дисплея.
3. Установите панель дисплея с креплениями и шарнирами на компьютер.
4. Затяните винты, чтобы прикрепить панель дисплея к дисплею в сборе.
5. Установите :
a) камеру
b) лицевую панель дисплея
c) дисплей в сборе
d) плату LAN
e) cистемную плату
f) устройство чтения Express Card
g) упор для рук
h) крышку шарниров дисплея
i) клавиатуру
j) жесткий диск
k) оптический дисковод
l) нижнюю крышку
m) аккумулятор
n) плату ExpressCard
o) карту SD
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Извлечение модуля камеры
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
50
