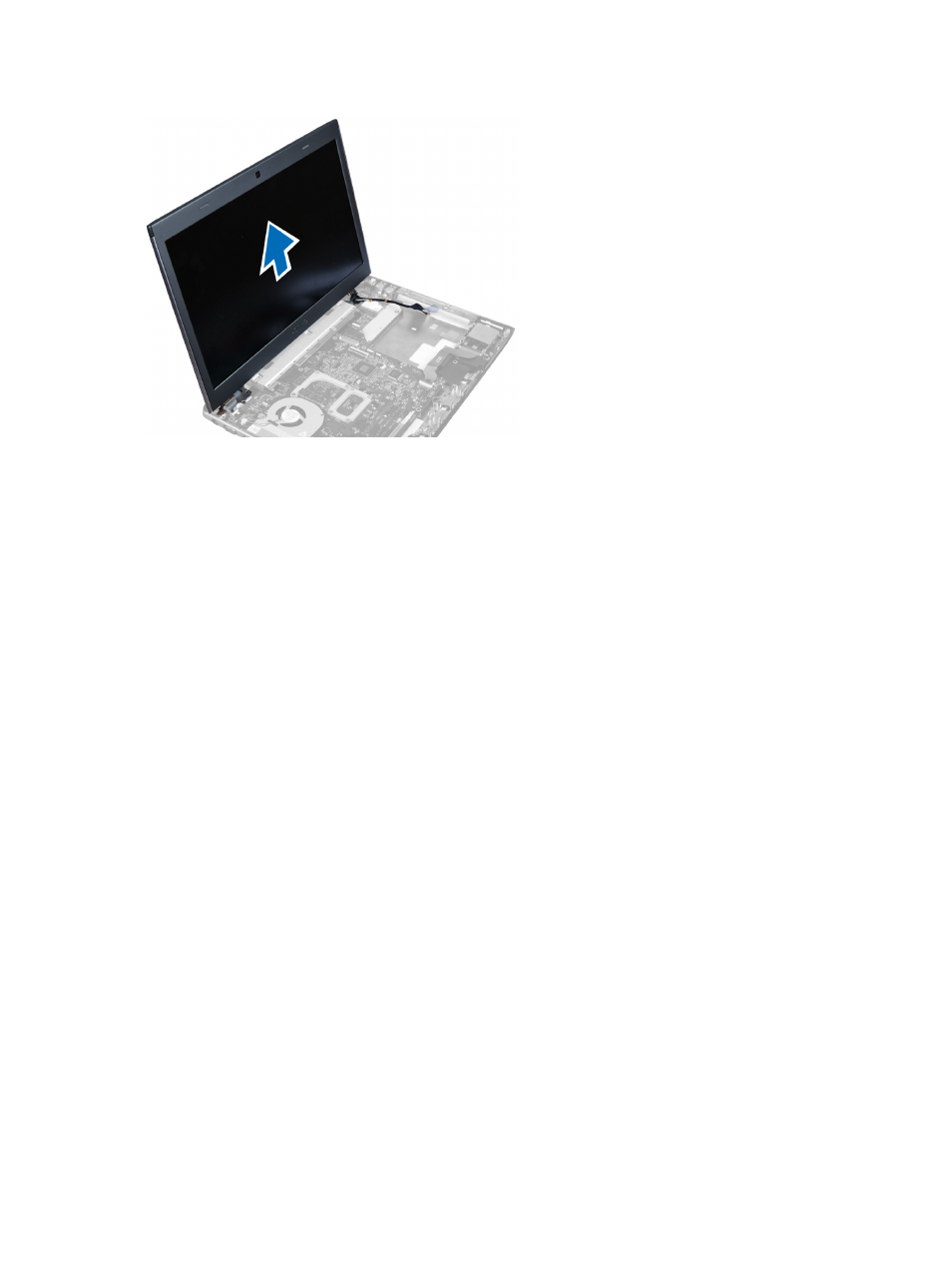

Установка дисплея в сборе
1. Совместите дисплей в сборе с основанием компьютера.
2. Проложите кабель камеры и затяните винт, чтобы зафиксировать правый шарнир.
3. Затяните винт, которым крепится левый шарнир.
4. Затяните винты, находящиеся ниже крышки шарниров.
5. Затяните винты в основании компьютера, которыми дисплей в сборе фиксируется на месте.
6. Установите :
a) плату LAN
b) плату WLAN
c) cистемную плату
d) устройство чтения Express Card
e) упор для рук
f) крышку шарниров дисплея
g) клавиатуру
h) жесткий диск
i) оптический дисковод
j) модули памяти
k) нижнюю крышку
l) аккумулятор
m) плату ExpressCard
n) карту SD
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Извлечение разъема питания
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
