Dell Vostro 3560 (Early 2012) - Инструкция (Страница 45)

c) аккумулятор
d) нижнюю крышку
e) модули памяти
f) оптический дисковод
g) жесткий диск
h) клавиатуру
i) крышку шарниров дисплея
j) упор для рук
k) cистемную плату
l) дисплей в сборе

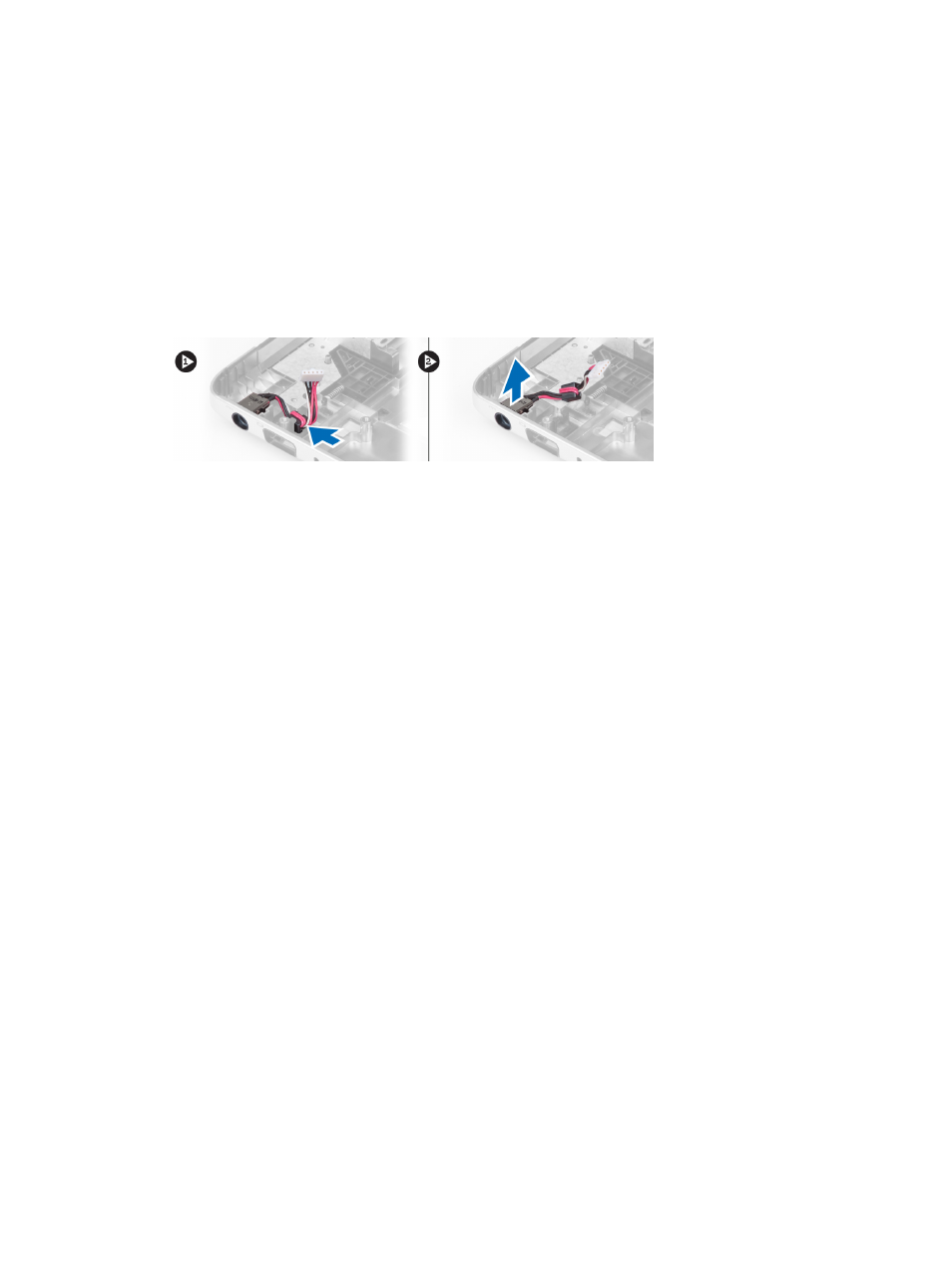

3. Протолкните ферритовую шайбу через паз и приподнимите, чтобы извлечь разъем питания из компьютера.
Установка разъема питания
1. Установите разъем питания в соответствующее положение в основании компьютера.
2. Установите :
a) дисплей в сборе
b) cистемную плату
c) упор для рук
d) крышку шарниров дисплея
e) клавиатуру
f) жесткий диск
g) оптический дисковод
h) модули памяти
i) нижнюю крышку
j) аккумулятор
k) плату ExpressCard
l) карту SD
3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Снятие лицевой панели дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) оптический дисковод
f) жесткий диск
g) клавиатуру
45
