Dell Vostro 3560 (Early 2012) - Инструкция (Страница 26)

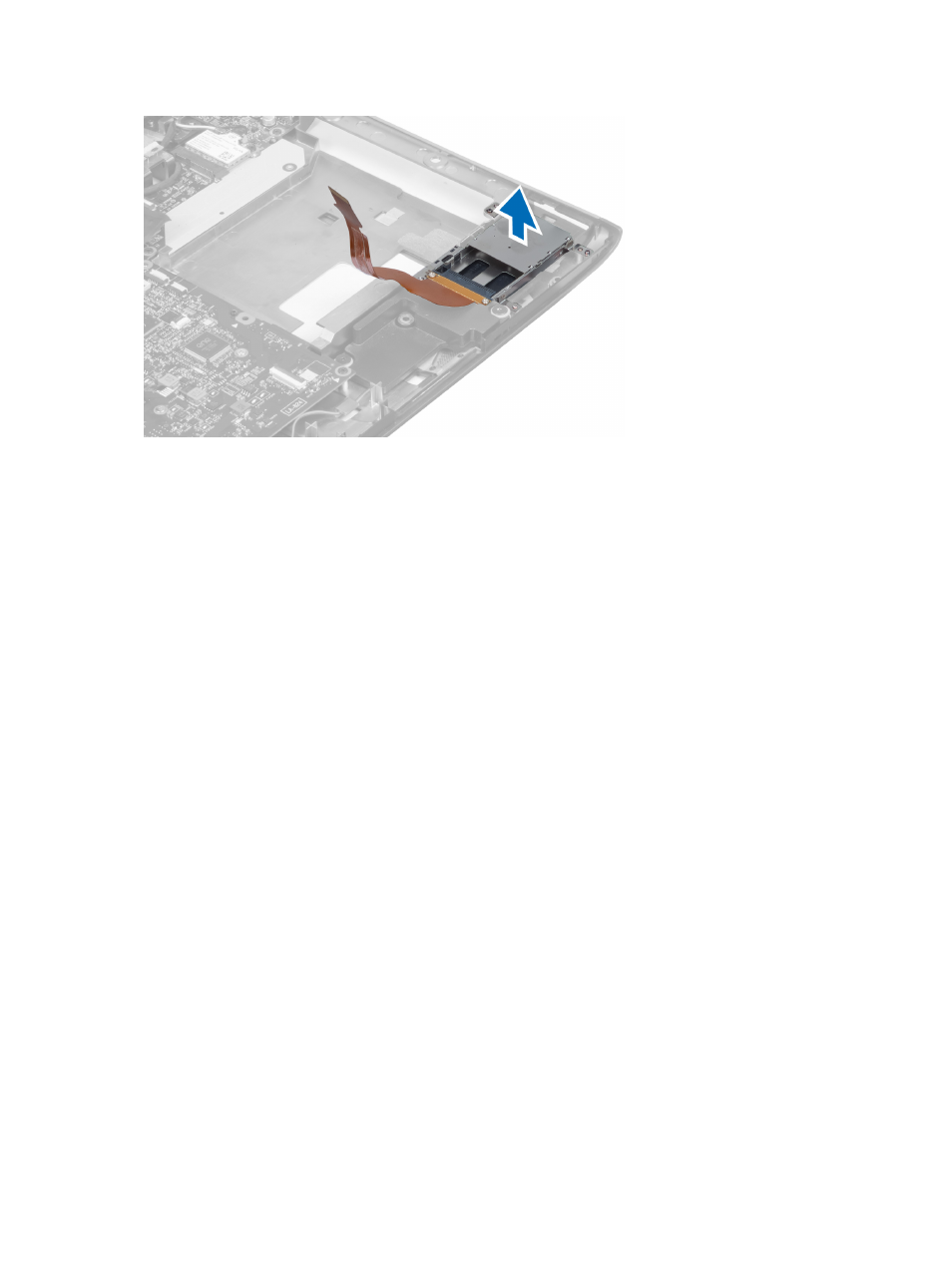

Установка устройства чтения Express Card
1. Установите устройство чтения Express Card в соответстующий слот на корпусе.
2. Затяните винты, чтобы прикрепить устройство чтения Express Card к компьютеру.
3. Подсоедините кабель устройства чтения Express Card.
4. Установите :
a) упор для рук
b) крышку шарниров дисплея
c) клавиатуру
d) нижнюю крышку
e) аккумулятор
f) плату ExpressCard
g) карту SD
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Извлечение динамиков
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) оптический дисковод
f) жесткий диск
g) клавиатуру
h) крышку шарниров дисплея
i) упор для рук
j) устройство чтения Express Card
3. Отсоедините кабель динамика.
26
