j) плату ExpressCard
k) карту SD
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Извлечение платы mini-SATA
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) оптический дисковод
f) жесткий диск
g) клавиатуру
h) крышку шарниров дисплея
i) упор для рук
j) cистемную плату
k) плату WLAN
l) плату LAN

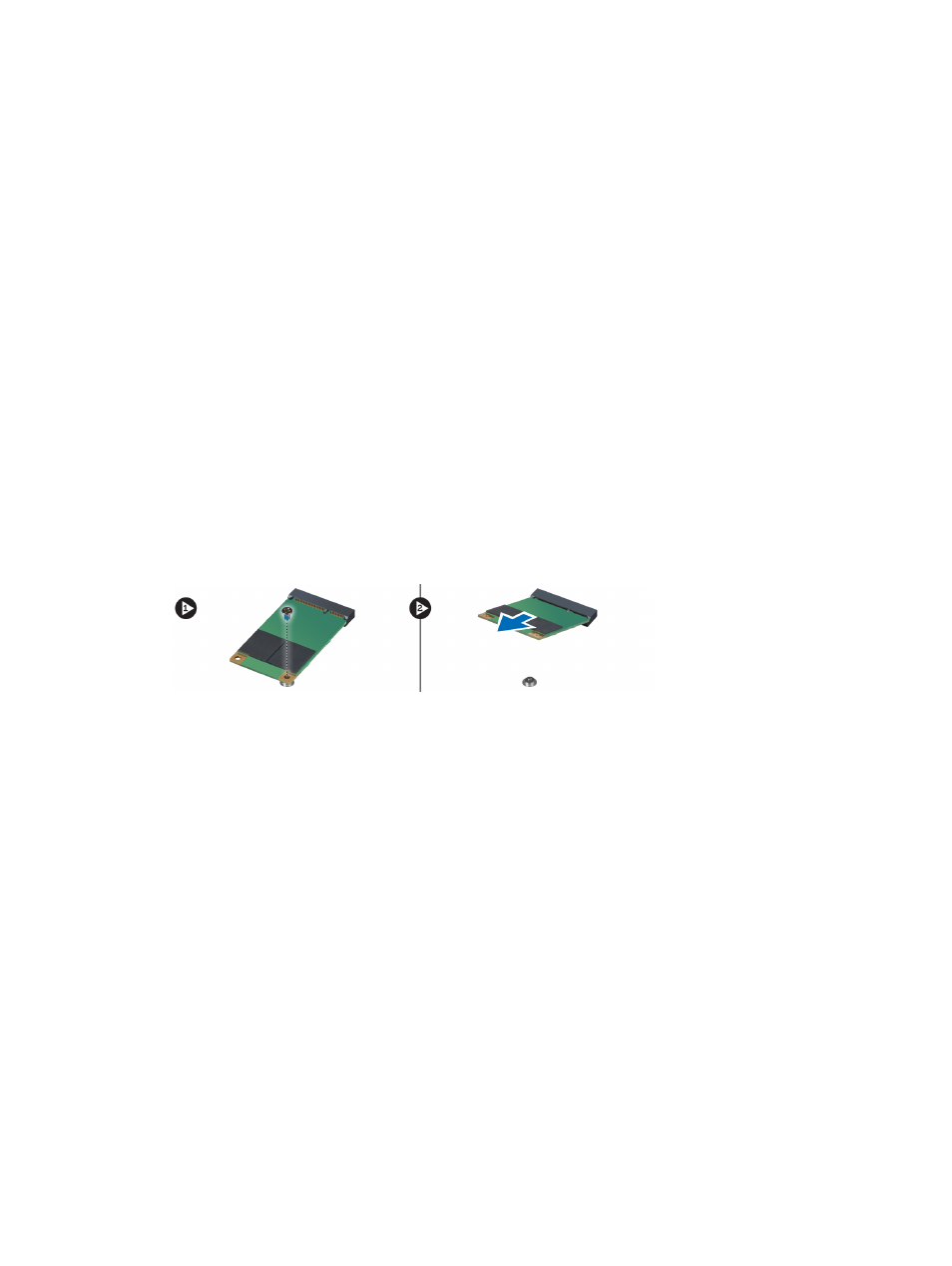

3. Выверните винт, которым плата mini-SATA фиксируется на месте. Сдвиньте и извлеките плату mini-SATA.
Установка платы mini-SATA
1. Установите плату mini-SATA в разъем на плате LAN. Затяните винт, чтобы зафиксировать плату mini-SATA на
плате LAN.
2. Установите :
a) плату LAN
b) плату WLAN
c) cистемную плату
d) упор для рук
e) крышку шарниров дисплея
f) клавиатуру
g) жесткий диск
h) оптический дисковод
i) нижнюю крышку
j) аккумулятор
k) плату ExpressCard
l) карту SD
3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
