Dell Vostro 3560 (Early 2012) - Инструкция (Страница 47)

Установка лицевой панели дисплея
1. Совместите лицевую панель дисплея с дисплеем в сборе, затем аккуратно установите ее на место до щелчка.
2. Установите :
a) дисплей в сборе
b) плату LAN
c) радиатор
d) cистемную плату
e) устройство чтения Express Card
f) упор для рук
g) крышку шарниров дисплея
h) клавиатуру
i) жесткий диск
j) оптический дисковод
k) модули памяти
l) нижнюю крышку
m) аккумулятор
n) плату ExpressCard
o) карту SD
3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера

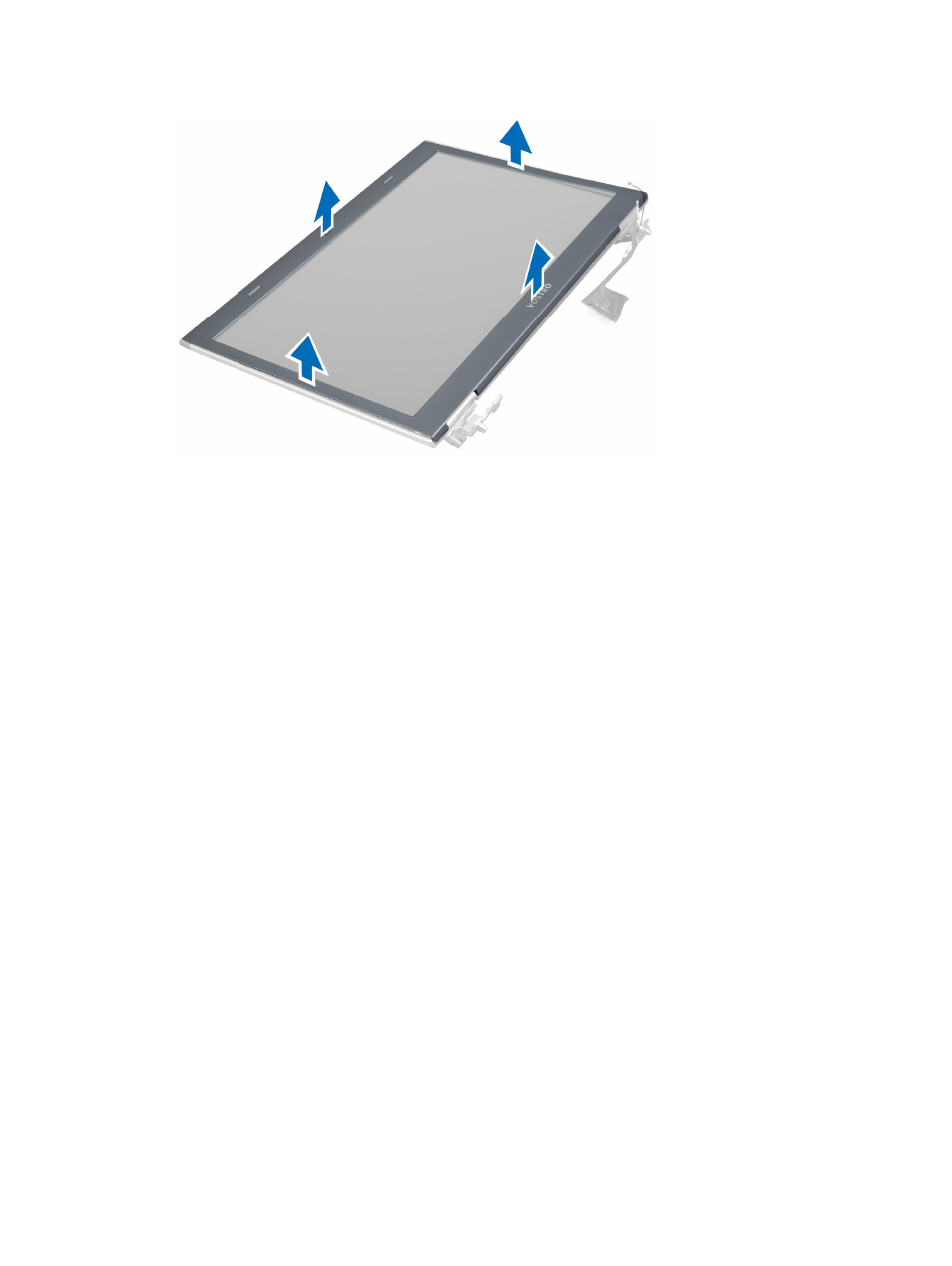

Снятие крепления дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) оптический дисковод
47
