Установка системной платы

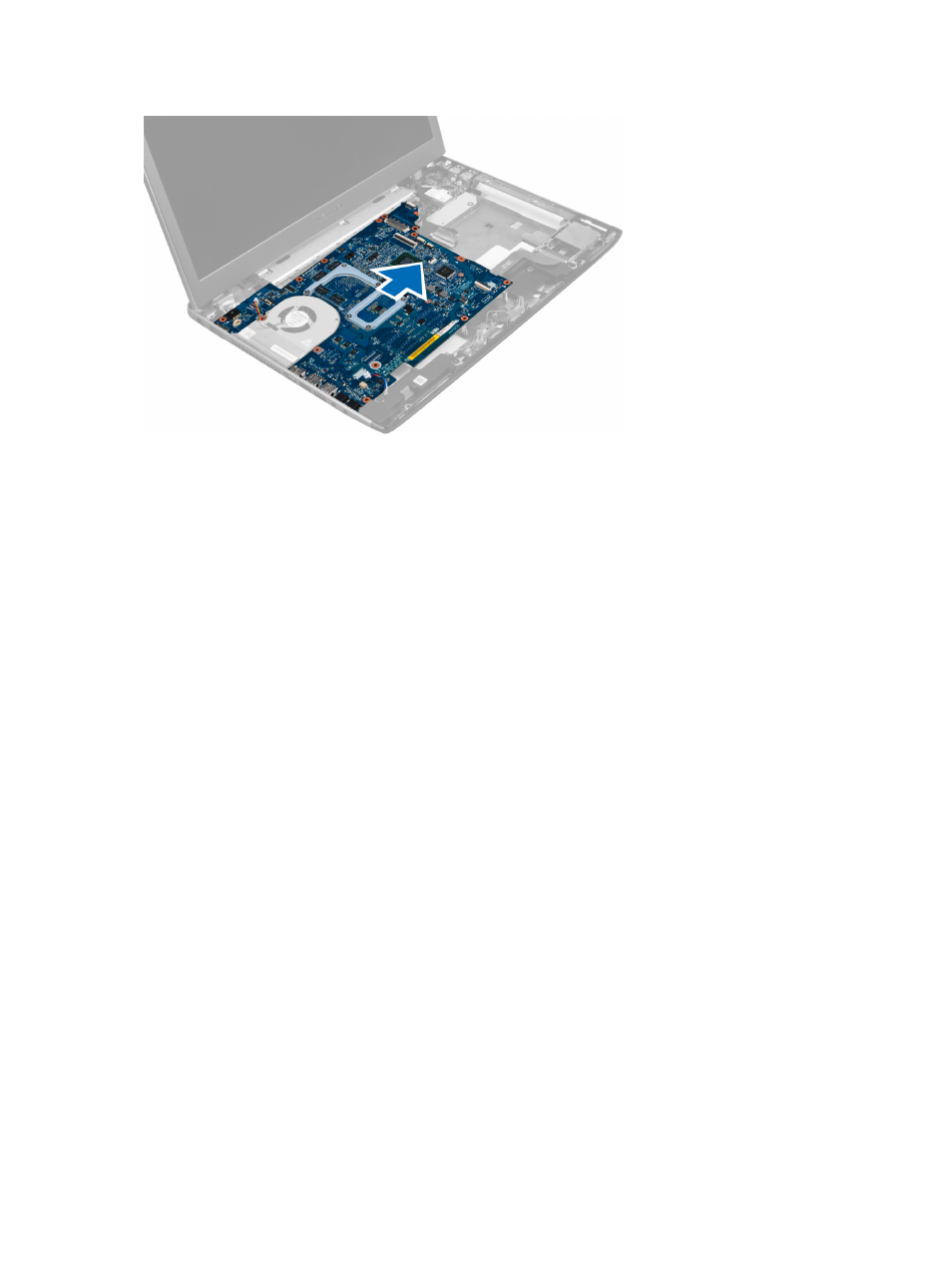

1. Совместите системную плату с разъемами портов и установите системную плату в компьютер.
2. Затяните винты, чтобы зафиксировать системную плату на корпусе.
3. Наклейте ленту и подсоедините кабель LVDS и кабель камеры.
4. Подсоедините кабель сенсорной панели.
5. Подсоедините кабель устройства чтения Express Card.
6. Подсоедините кабель динамика.
7. Подсоедините кабель системного вентилятора и кабель питания.
8. Установите :
a) устройство чтения карт SD
b) упор для рук
c) крышку шарниров дисплея
d) клавиатуру
e) жесткий диск
f) оптический дисковод
g) нижнюю крышку
h) аккумулятор
i) плату ExpressCard
j) карту SD
9. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Извлечение радиатора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
