Dell Vostro 3560 (Early 2012) - Инструкция (Страница 28)

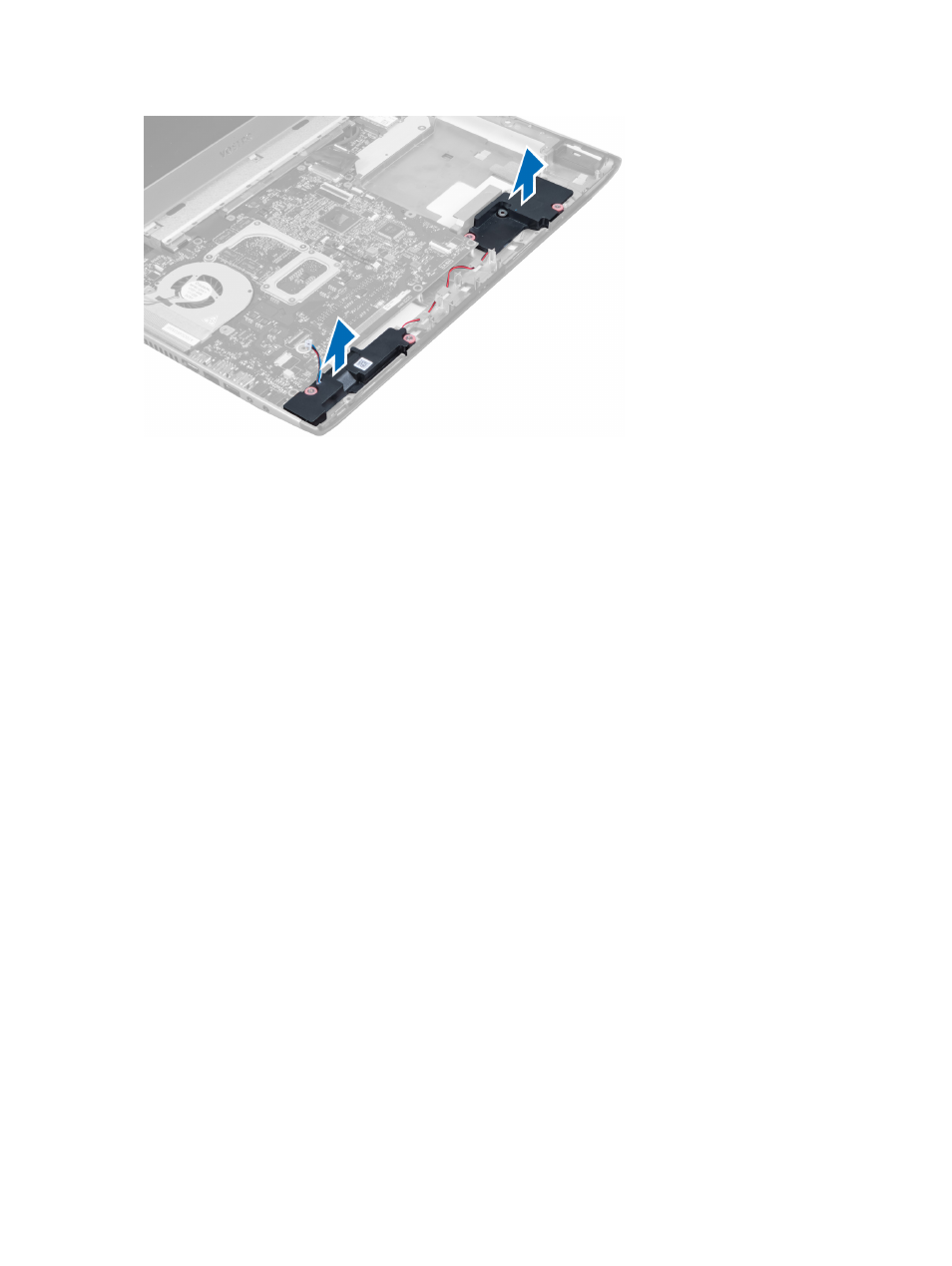

Установка динамиков
1. Расположите динамики на корпусе компьютера и проложите кабели динамиков через направляющие.
2. Затяните винты, чтобы зафиксировать динамики на месте.
3. Подсоедините кабель динамика.
4. Установите :
a) устройство чтения Express Card
b) упор для рук
c) крышку шарниров дисплея
d) клавиатуру
e) жесткий диск
f) оптический дисковод
g) нижнюю крышку
h) аккумулятор
i) плату ExpressCard
j) карту SD
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) плату ExpressCard
c) аккумулятор
d) нижнюю крышку
e) оптический дисковод
f) жесткий диск
g) клавиатуру
h) крышку шарниров дисплея
28
