Dell Vostro 360 (Late 2011) - Инструкция (Страница 85)

30
Извлечение
антенны
1. Выполните процедуры, приведенные в разделе Подготовка к работе с
внутренними компонентами компьютера .
2. Снимите заднюю крышку .
3. Снимите заднюю опору .
4. Снимите крышку задней платы ввода - вывода .
5. Снимите крышку задней опоры .
6. Снимите средний каркас .
7. Снимите экран системной платы .
8. Извлеките корзину для жестких дисков и жесткий диск .
9. Извлеките оптический дисковод .
10. Снимите вентилятор центрального процессора .
11. Снимите радиатор центрального процессора .
12. Извлеките системную плату .
13. Извлеките динамики.
14. Снимите крышку
динамика .
15. Снимите крепежную пластину .
16. Извлеките кабели из зажимов на шасси.

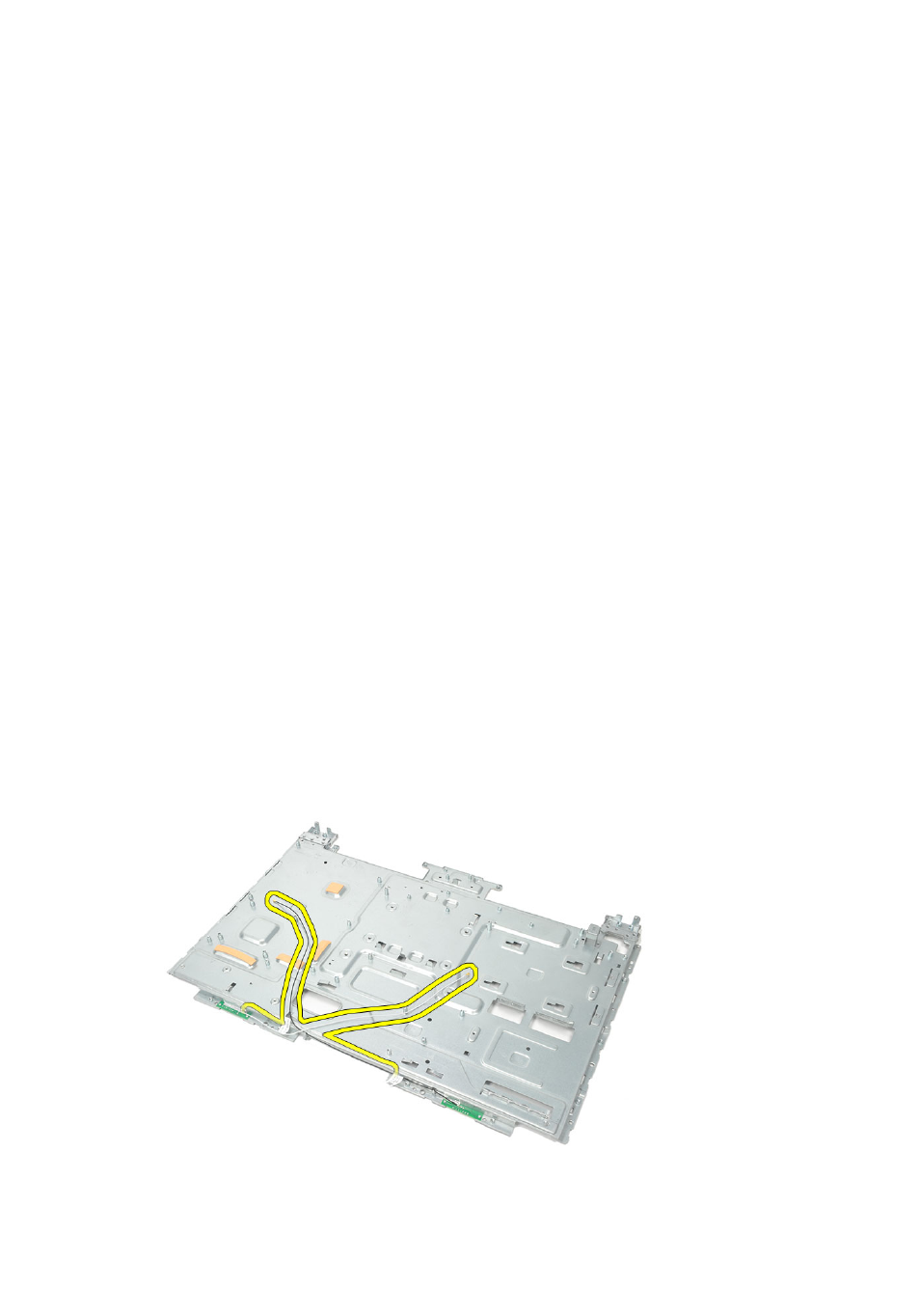

17. Удалите алюминиевую электропроводящую ленту, которой крепятся антенны.
85
