Dell Vostro 360 (Late 2011) - Инструкция (Страница 67)

24
Снятие
крепежной пластины
1. Выполните процедуры, приведенные в разделе Подготовка к работе с
внутренними компонентами компьютера .
2. Снимите заднюю крышку .
3. Снимите заднюю опору .
4. Снимите крышку задней опоры .
5. Снимите крышку задней платы ввода - вывода .
6. Снимите средний каркас .
7. Извлеките корзину для жестких дисков и жесткий диск .
8. Извлеките оптический дисковод .
9. Снимите экран системной платы .
10. Снимите вентилятор центрального процессора .
11. Снимите радиатор центрального процессора .
12. Извлеките системную плату .
13. Извлеките динамики.
14. Извлеките плату
преобразователя .
15. Извлеките блок выключателя питания .
16. Извлеките плату сенсорного управления .

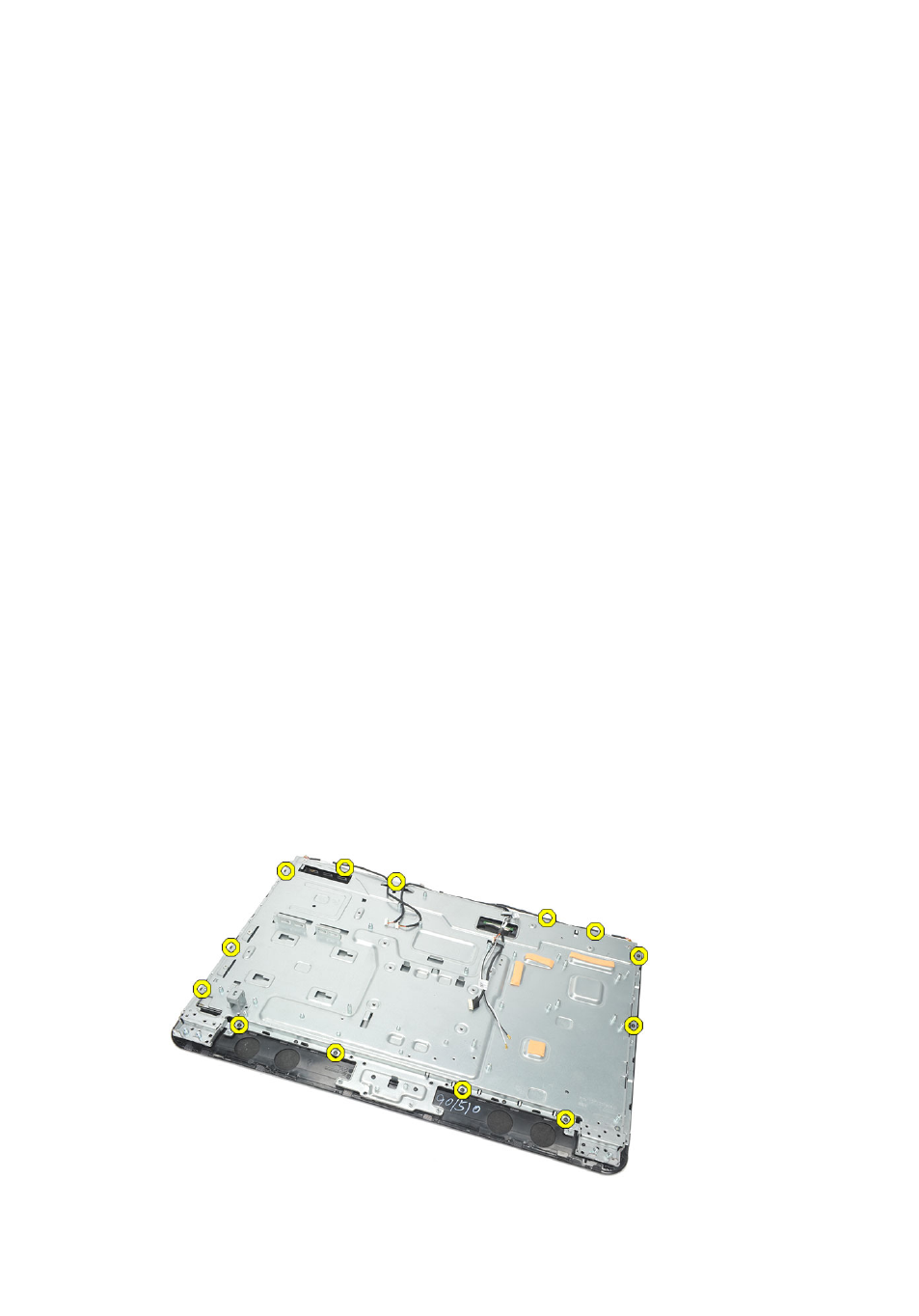

17. Выверните черные винты, которыми крепежная пластина крепится к шасси.
67
