23

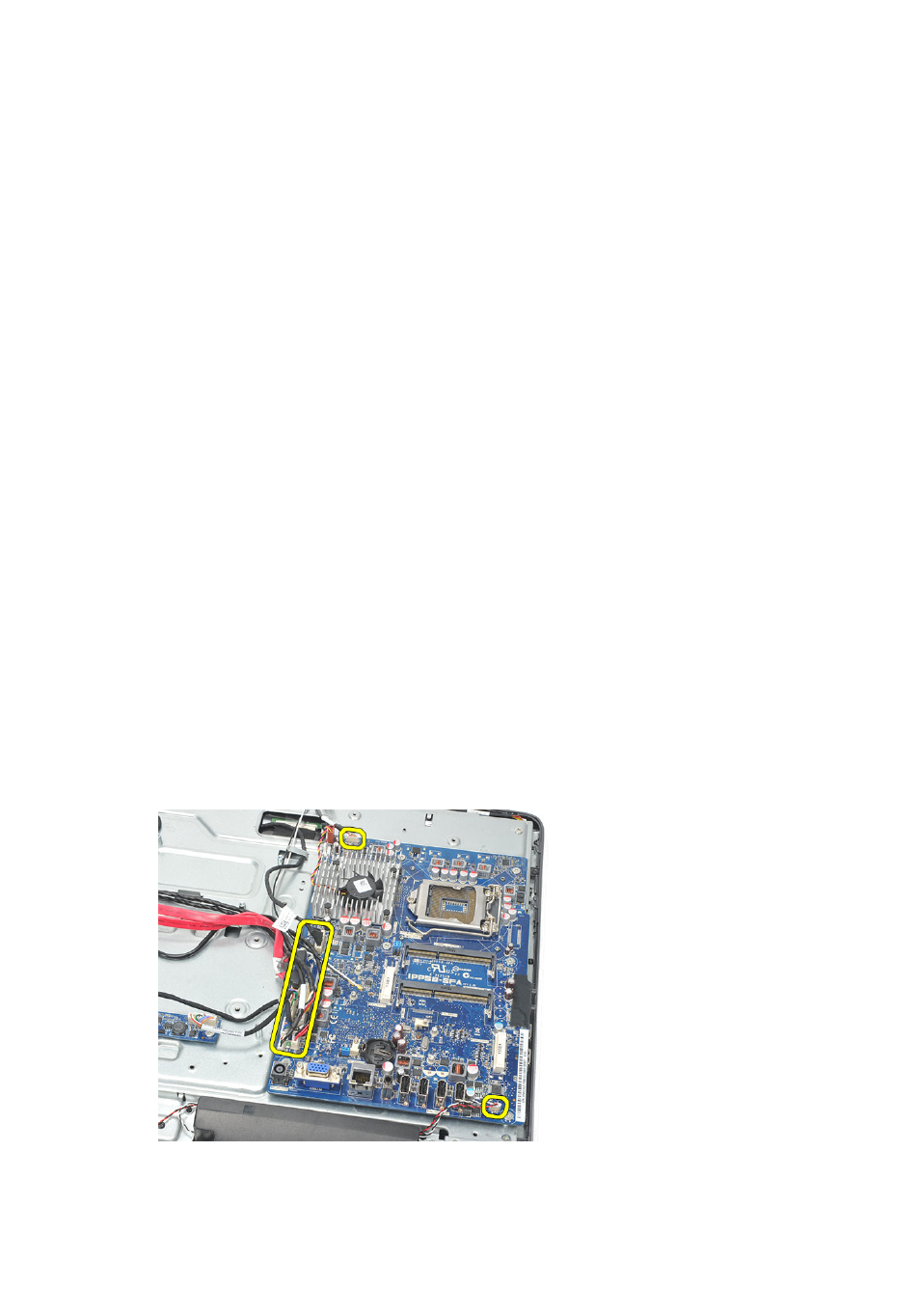

Извлечение
системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с
внутренними компонентами компьютера .
2. Снимите заднюю крышку .
3. Снимите заднюю опору .
4. Снимите крышку задней платы ввода - вывода .
5. Снимите крышку задней опоры .
6. Снимите экран системной платы .
7. Снимите вентилятор центрального процессора .
8. Снимите радиатор центрального процессора .
9. Извлеките модуль памяти .
10. Извлеките плату WLAN .
11. Извлеките батарейку типа « таблетка » .
12. Извлеките процессор.
13. Отсоедините все кабели от системной платы.
14. Выверните винты, которыми системная плата крепится к шасси.
63
