Dell Vostro 360 (Late 2011) - Инструкция (Страница 77)

Установка кабеля низковольтной
дифференциальной
передачи сигналов
(LVDS)

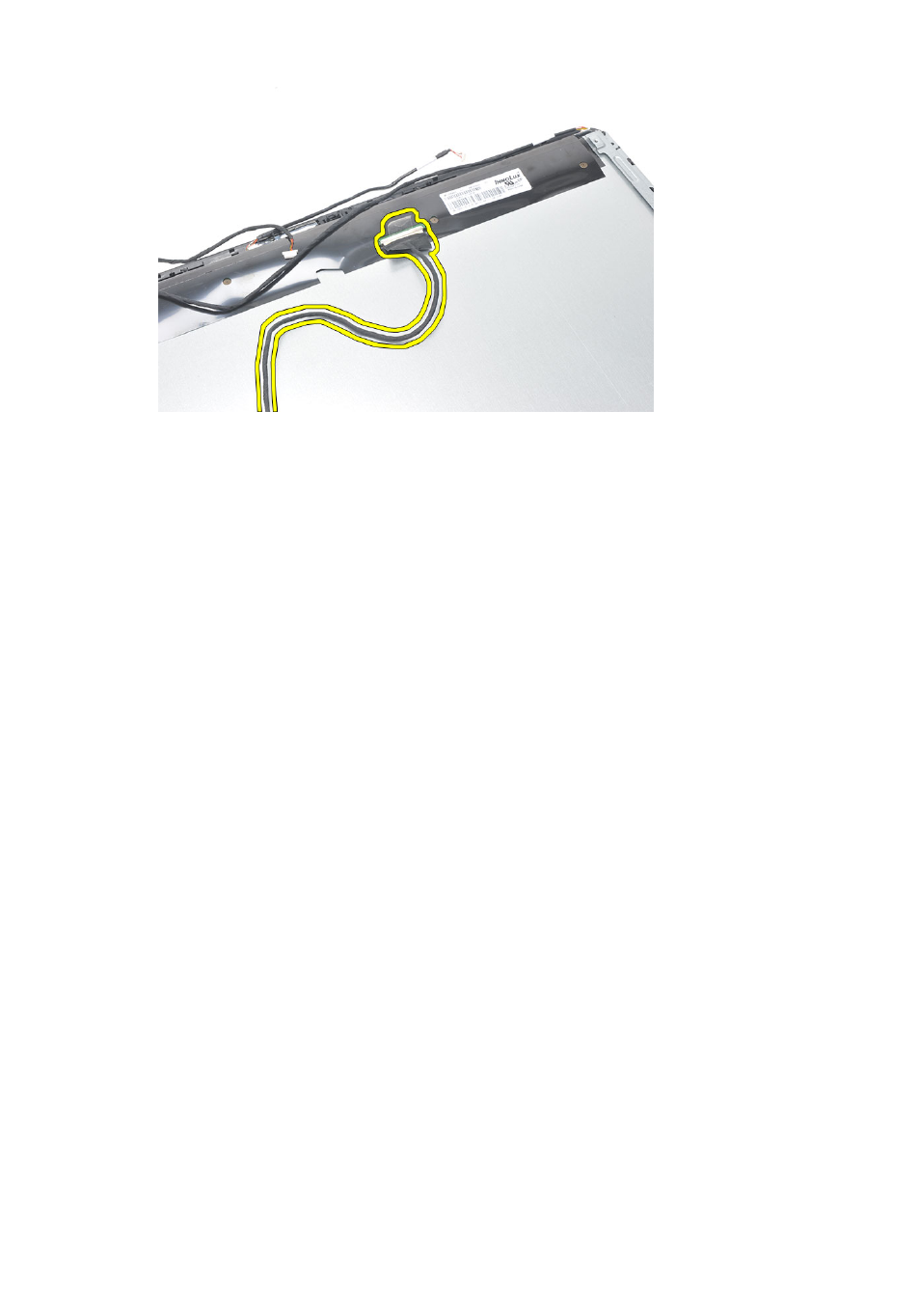

1. Подсоедините кабель LVDS к соответствующему разъему.
2. Прикрепите кабель LVDS к шасси пластмассовой лентой.
3. Установите крепежную пластину .
4. Установите системную плату .
5. Установите радиатор центрального процессора .
6. Установите вентилятор центрального процессора .
7. Установите оптический дисковод .
8. Установите корзину для жестких дисков и жесткий диск .
9. Установите экран системной платы .
10. Установите средний каркас .
11. Установите крышку задней опоры .
12. Установите крышку задней платы ввода - вывода .
13. Установите заднюю опору .
14. Установите заднюю крышку .
15. Выполните процедуры, приведенные в разделе После работы с внутренними
компонентами компьютера .
77
