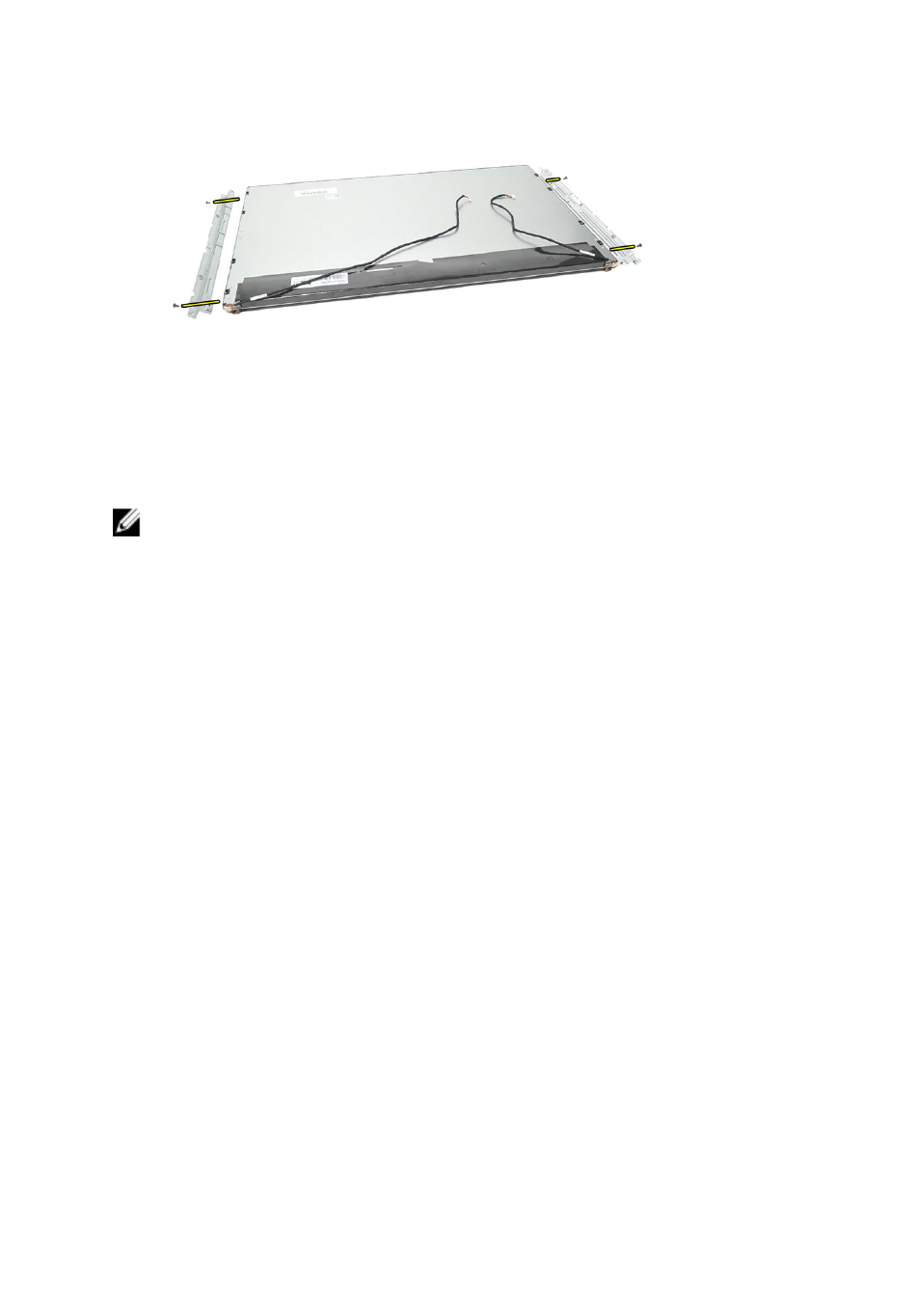

Установка панели дисплея
ПРИМЕЧАНИЕ : При замене панели дисплея снимите скобы крепления
дисплея со старого блока панели дисплея и установите на новый блок панели
дисплея .
1. Установите винты для обеих направляющих, подсоединенных к панели
дисплея .
2. Прикрепите лицевую панель и кабель LVDS обратно к панели дисплея.
3. Установите крепежную пластину .
4. Установите кабель LVDS .
5. Установите лицевую панель .
6. Установите крышку динамика .
7. Установите динамики.
8. Установите системную плату .
9. Установите радиатор центрального процессора .
10. Установите вентилятор центрального процессора .
11. Установите оптический дисковод .
12. Установите корзину для жестких дисков и жесткий диск .
13. Установите экран системной платы .
14. Установите средний каркас .
15. Установите крышку задней опоры .
16. Установите крышку задней платы ввода - вывода .
17. Установите заднюю опору .
18. Установите заднюю крышку .
