Dell Vostro 360 (Late 2011) - Инструкция (Страница 69)

Установка крепежной пластины

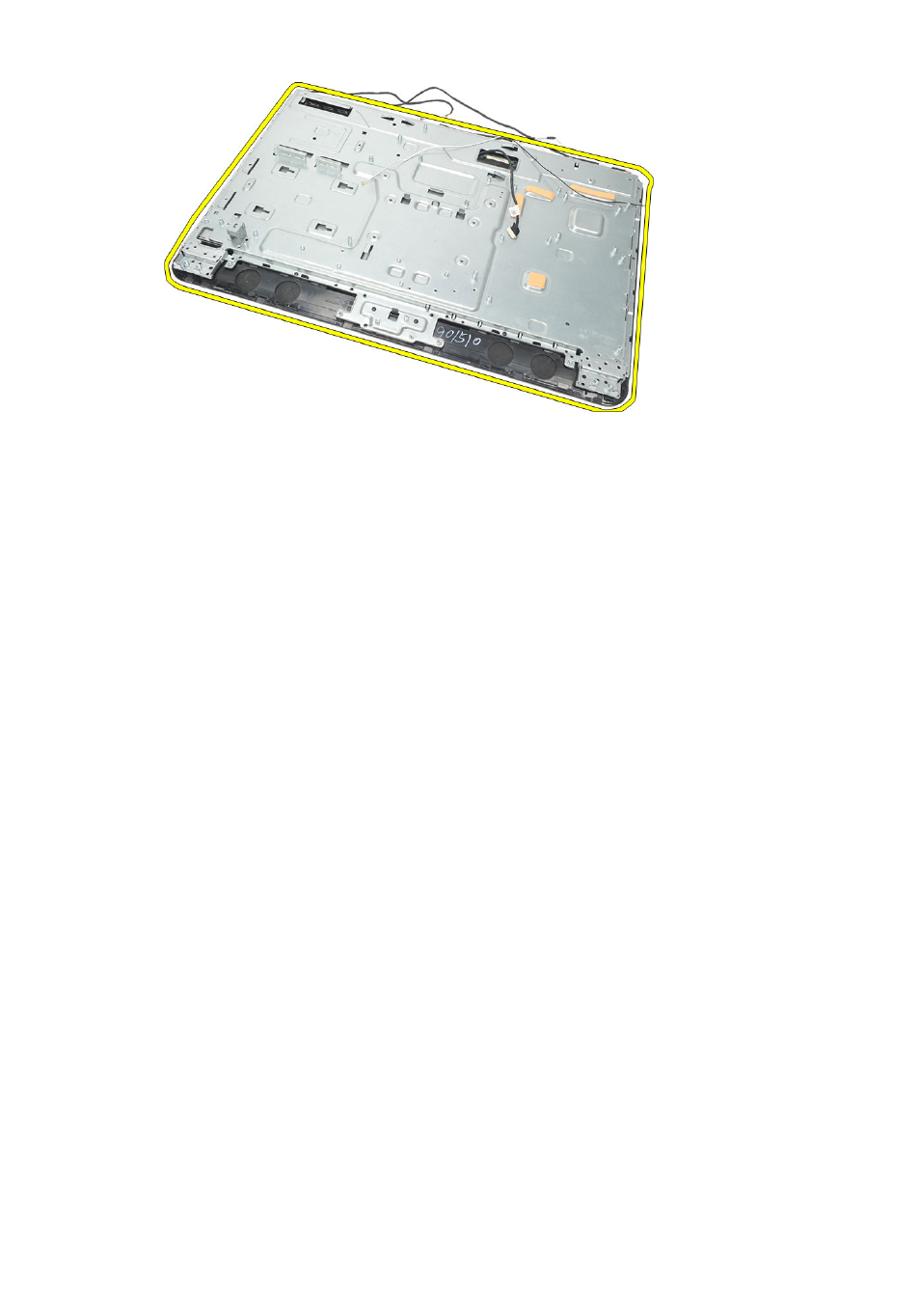

1. Установите крепежную пластину на шасси.
2. Протяните кабели обратно на место и убедитесь, что они закреплены в
зажимах на шасси.
3. Затяните серебристые и черные винты, которыми крепежная пластина
крепится к шасси.
4. Установите плату сенсорного управления .
5. Установите блок выключателя питания .
6. Установите плату преобразователя .
7. Установите динамики.
8. Установите системную плату .
9. Установите радиатор центрального процессора .
10. Установите вентилятор центрального процессора .
11. Установите экран системной платы .
12. Установите оптический дисковод .
13. Установите корзину для жестких дисков и жесткий диск .
14. Установите средний каркас .
15. Установите крышку задней платы ввода - вывода .
16. Установите крышку задней опоры .
17. Установите заднюю опору .
18. Установите заднюю крышку .
19. Выполните процедуры, приведенные в разделе После работы с внутренними
компонентами компьютера .
69
