Dell Vostro 360 (Late 2011) - Инструкция (Страница 73)

26
Снятие
лицевой панели
1. Выполните процедуры, приведенные в разделе Подготовка к работе с
внутренними компонентами компьютера .
2. Снимите заднюю крышку .
3. Снимите заднюю опору .
4. Снимите крышку задней платы ввода - вывода .
5. Снимите крышку задней опоры .
6. Снимите средний каркас .
7. Снимите экран системной платы .
8. Извлеките корзину для жестких дисков и жесткий диск .
9. Извлеките оптический дисковод .
10. Снимите вентилятор центрального процессора .
11. Снимите радиатор центрального процессора .
12. Извлеките системную плату .
13. Снимите крепежную пластину .
14. Извлеките динамики.
15. Снимите крышку
динамика .

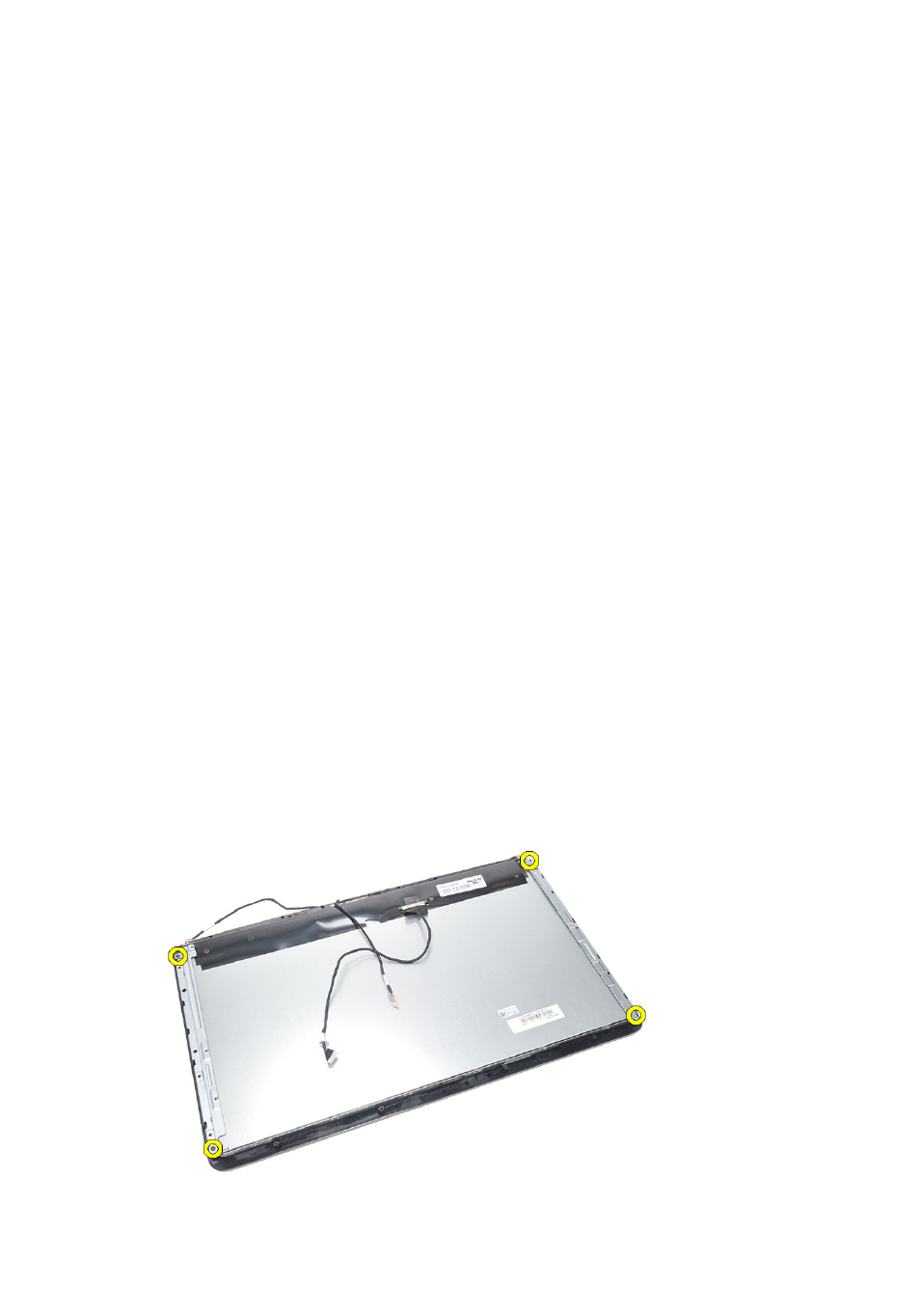

16. Выверните винты (помеченные стрелкой), которыми лицевая панель крепится
к панели дисплея.
73
