Dell Vostro 360 (Late 2011) - Инструкция (Страница 84)

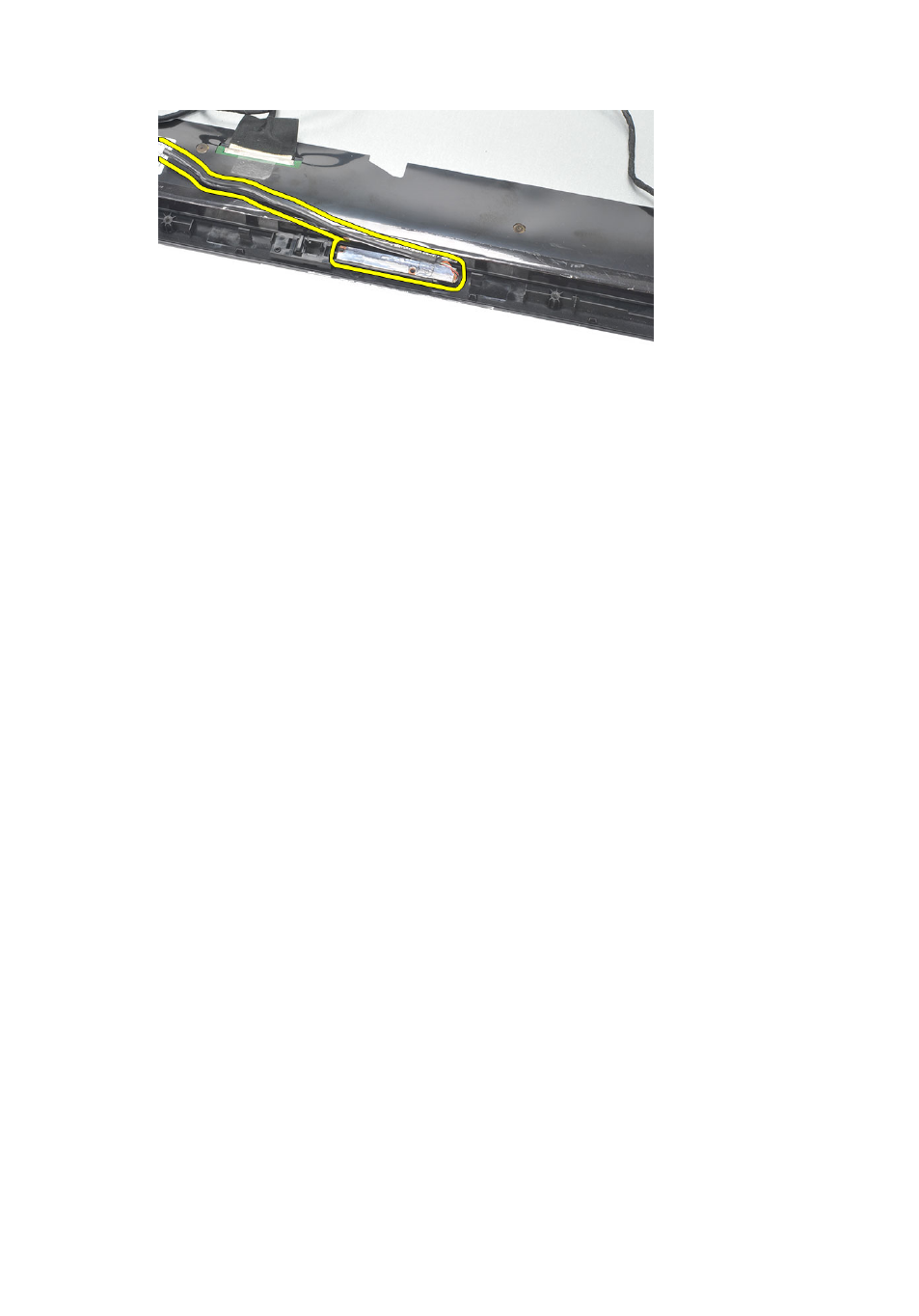

18. Извлеките веб-камеру вместе с кабелем.
Установка
веб-камеры
1. Установите веб-камеру на шасси.
2. Затяните винты, которыми веб-камера крепится к шасси.
3. После установки подсоедините кабель веб-камеры к системной плате.
4. Установите крепежную пластину .
5. Установите лицевую панель .
6. Установите крышку динамика .
7. Установите динамики.
8. Установите системную плату .
9. Установите радиатор центрального процессора .
10. Установите вентилятор центрального процессора .
11. Установите оптический дисковод .
12. Установите корзину для жестких дисков и жесткий диск .
13. Установите экран системной платы .
14. Установите средний каркас .
15. Установите крышку задней опоры .
16. Установите крышку задней платы ввода - вывода .
17. Установите заднюю опору .
18. Установите заднюю крышку .
19. Выполните процедуры, приведенные в разделе После работы с внутренними
компонентами компьютера .
