Dell Vostro 360 (Late 2011) - Инструкция (Страница 59)

21
Снятие
радиатора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с
внутренними компонентами компьютера .
2. Снимите заднюю крышку .
3. Снимите заднюю опору .
4. Снимите крышку задней платы ввода - вывода .
5. Снимите крышку задней опоры .
6. Снимите экран системной платы .
7. Снимите вентилятор центрального процессора .

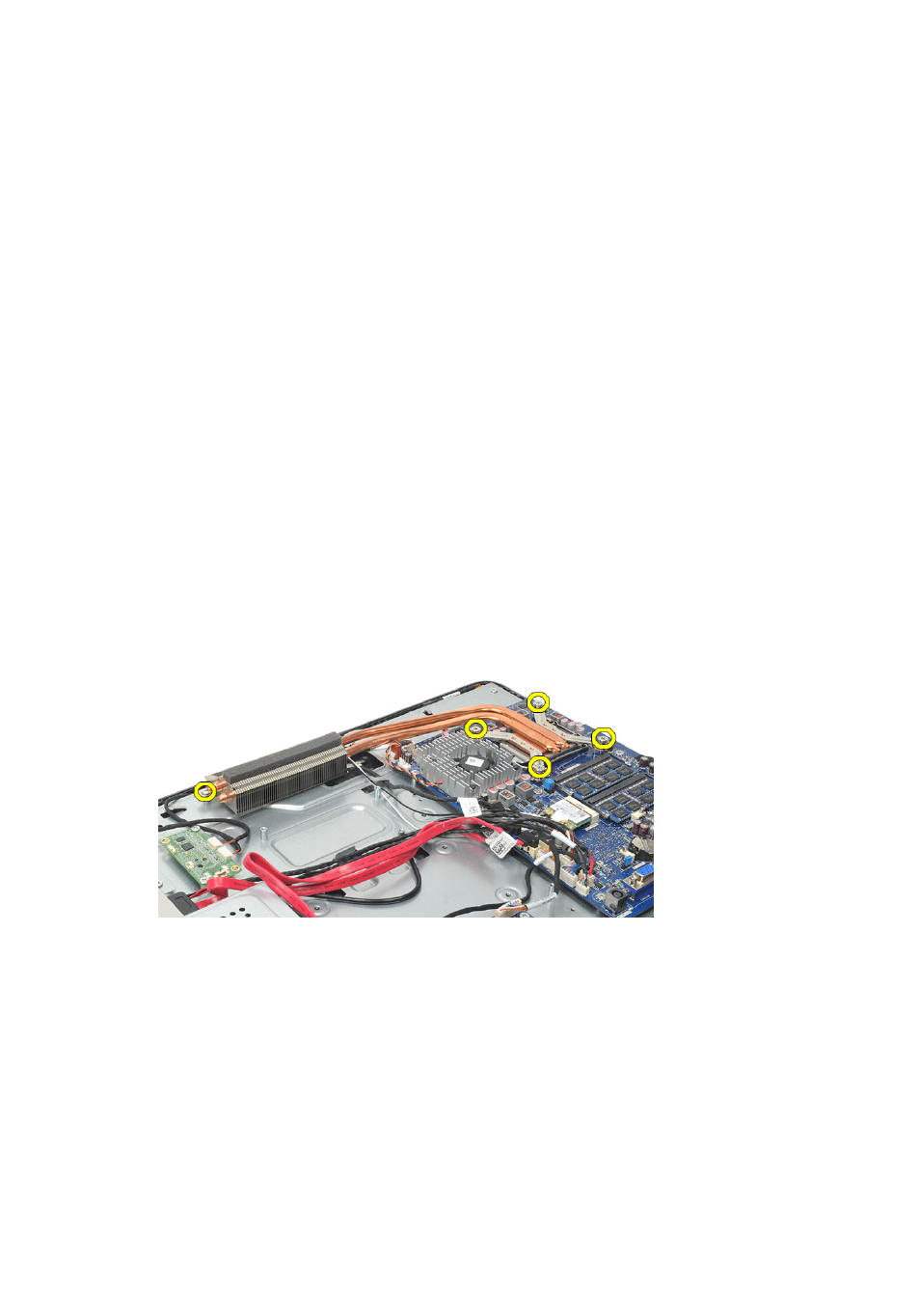

8. Выверните винт, которым радиатор крепится к шасси, и выверните винты,
которыми радиатор крепится к системной плате.
9. Извлеките радиатор из компьютера.
59
