22
Извлечение
процессора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с
внутренними компонентами компьютера .
2. Снимите заднюю крышку .
3. Снимите заднюю опору .
4. Снимите крышку задней платы ввода - вывода .
5. Снимите крышку задней опоры .
6. Снимите экран системной платы .
7. Снимите вентилятор центрального процессора .
8. Снимите радиатор центрального процессора .

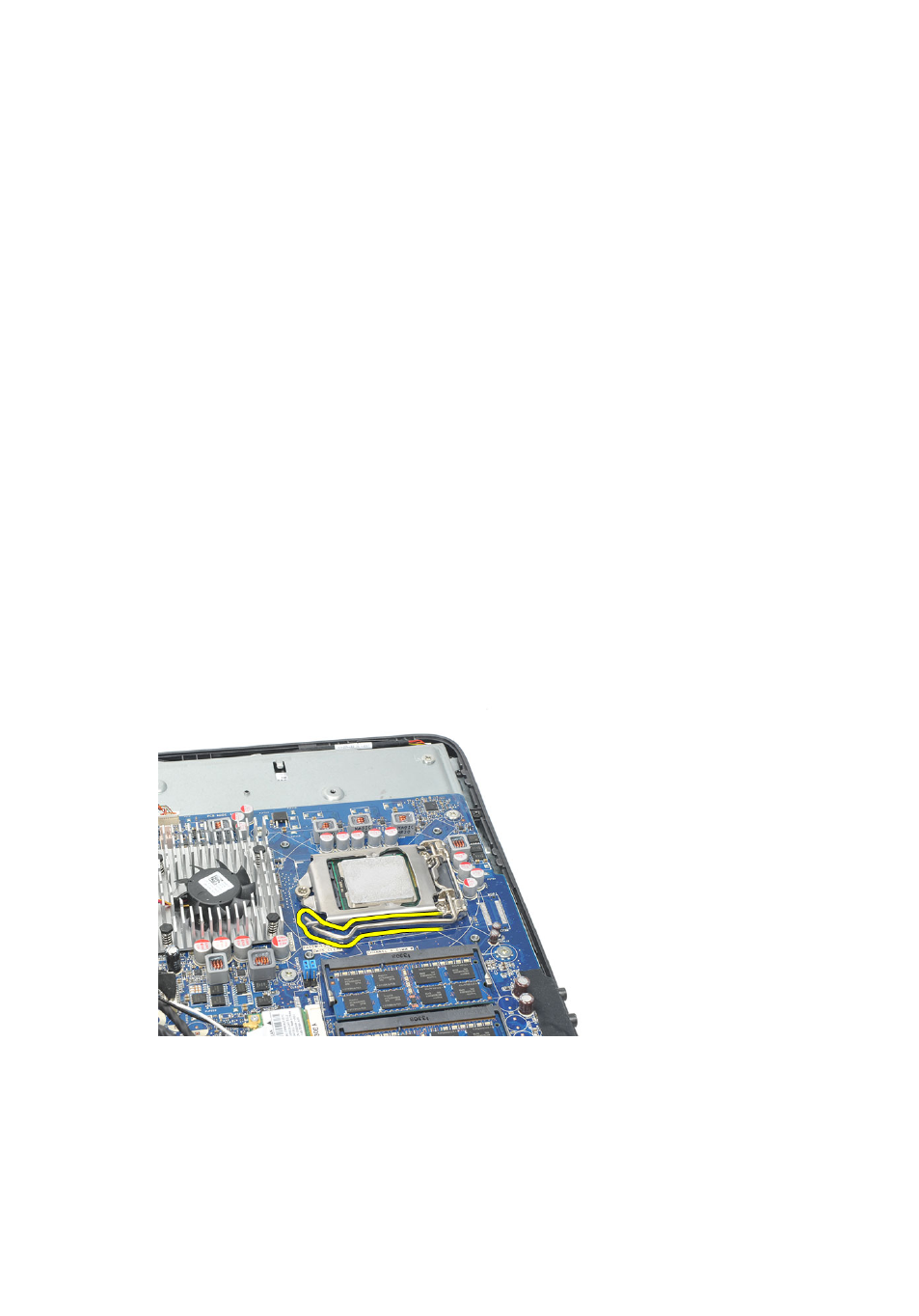

9. Нажмите на рычажок фиксатора, а затем отведите его наружу, чтобы
высвободить его из-под зацепа, который фиксирует его на месте.
10. Приподнимите крышку процессора и извлеките процессор из гнезда.
Поместите его в антистатическую упаковку.
61
