Dell Vostro 360 (Late 2011) - Инструкция (Страница 74)

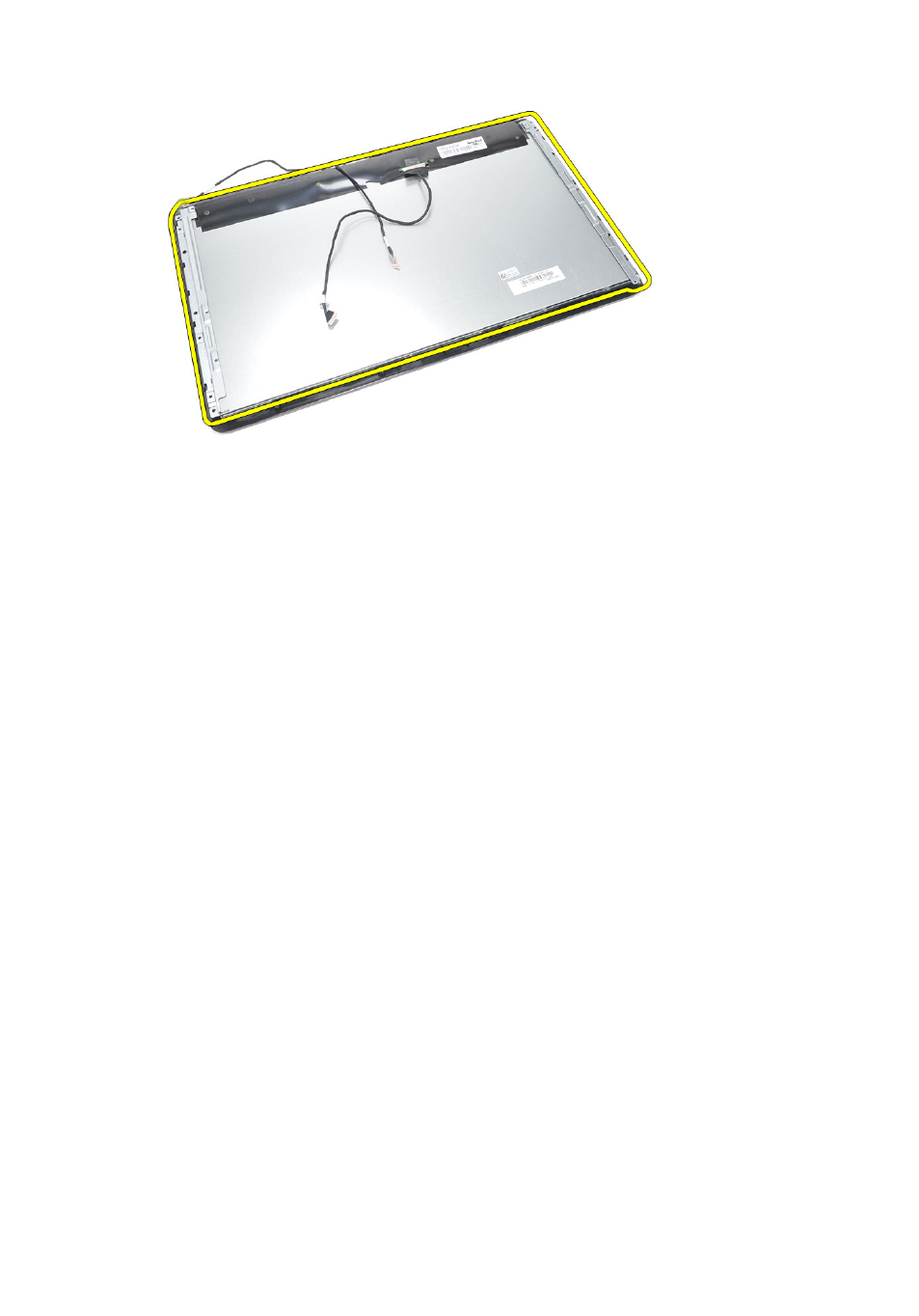

17. Приподнимите шасси и снимите с лицевой панели.
Установка
лицевой панели
1. Установите лицевую панель на корпус компьютер.
2. Удерживайте детали сборки вместе.
3. Затяните винты, которыми лицевая панель крепится к панели дисплея.
4. Установите крышку динамика .
5. Установите динамики.
6. Установите крепежную пластину .
7. Установите системную плату .
8. Установите радиатор центрального процессора .
9. Установите вентилятор центрального процессора .
10. Установите оптический дисковод .
11. Установите корзину для жестких дисков и жесткий диск .
12. Установите экран системной платы .
13. Установите средний каркас .
14. Установите крышку задней опоры .
15. Установите крышку задней платы ввода - вывода .
16. Установите заднюю опору .
17. Установите заднюю крышку .
18. Выполните процедуры, приведенные в разделе После работы с внутренними
компонентами компьютера .
74
