Установка системной платы – Инструкция по эксплуатации Dell Studio 1749 (Early 2010)
Страница 57
18.
Отсоедините кабель динамика
, кабель платы USB и кабель адаптера переменного тока от соответствующих разъемов на системной плате.
19.
Приподнимите системную плату в сборе под углом к боковой стороне компьютера и извлеките ее из основания компьютера
.
20.
Переверните системную плату в сборе
.
21.
Снимите радиатор центрального процессора
(см. раздел
Извлечение радиатора центрального процессора
).
22.
Снимите радиатор графического процессора
(см. раздел
Извлечение радиатора графического процессора
).
23.
Извлеките модуль процессора
(см. раздел
Извлечение модуля процессора
).
Установка системной платы
1.
Выполните процедуры
, описанные в разделе
Подготовка к работе
.
2.
Установите на место модуль процессора
(см. раздел
Установка модуля процессора
).
3.
Установите на место блок радиатора центрального процессора
(см. раздел
Установка радиатора центрального процессора
).
4.
Установите на место радиатор графического процессора
(см. раздел
Установка радиатора графического процессора
).
5.
Переверните системную плату в сборе
.
6.
Установите системную плату в сборе обратно в основание компьютера
.
7.
Подсоедините кабель динамика
, кабель платы USB и кабель адаптера переменного тока к соответствующим разъемам на системной плате.
8.
Вверните обратно семь винтов
, которыми системная плата в сборе крепится к основанию компьютера.

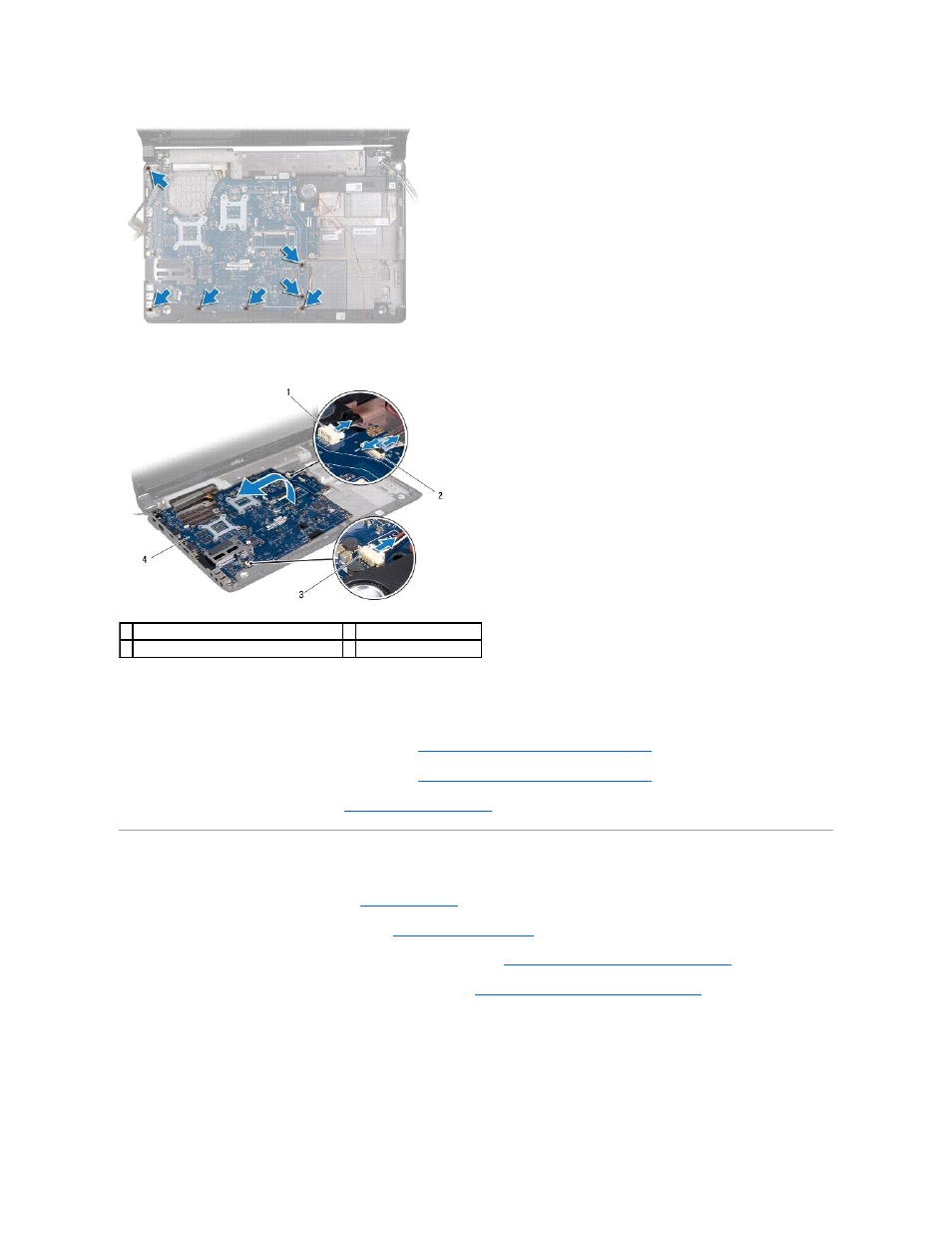

1 разъем кабеля адаптера переменного тока 2 разъем кабеля платы USB
3 разъем кабеля динамика
4 системная плата
