5. Выверните винт , которым мини-плата крепится к разъему на системной плате.
6. Приподнимите мини -плату и извлеките ее из разъема на системной плате.
Установка мини -платы
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Выньте новую мини -плату из упаковки.
3. Вставьте разъем мини -платы под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен WLAN, и так далее.
4. Нажмите на другой край мини -платы, чтобы он вошел в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
разъему на системной плате .
5. Подсоедините к устанавливаемой мини -плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини -платы, поддерживаемой компьютером.

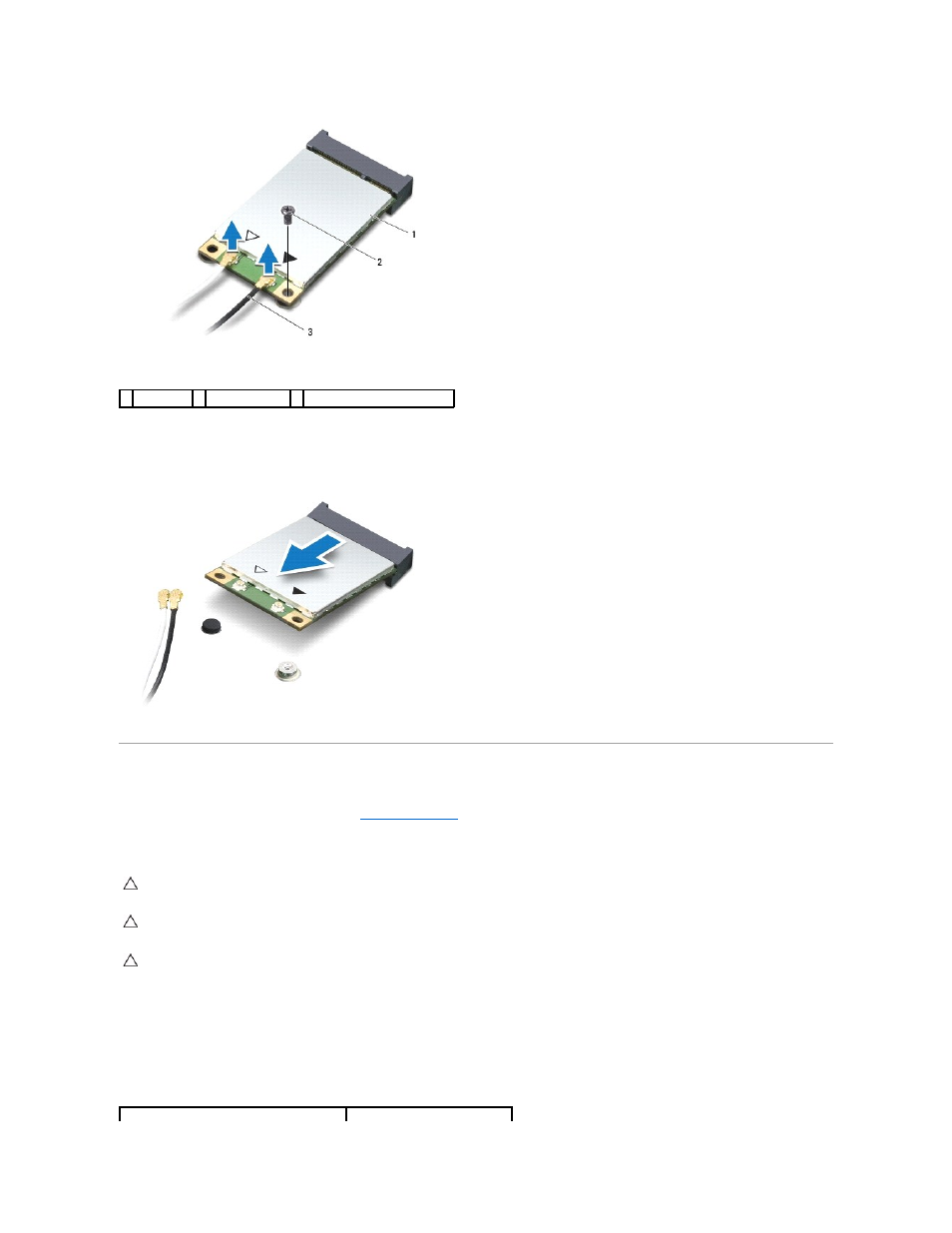

1 мини-плата 2 крепежный винт 3 разъемы антенных кабелей (2)
ВНИМАНИЕ . Приложив небольшое усилие , осторожно установите плату на место. Если приложить слишком большое усилие, можно
повредить разъем .
ВНИМАНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате , и измените направление установки платы.
ВНИМАНИЕ . Во избежание повреждения мини -платы не разрешается размещать кабели под платой.
Разъемы на мини -плате Схема цветов антенных кабелей
