Плата органов управления мультимедиа
Dell Studio™ 1745/1747 Руководство по обслуживанию
Извлечение платы органов управления мультимедиа
Установка платы органов управления мультимедиа
Извлечение платы органов управления мультимедиа
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите крышку центральной панели (см. раздел Снятие крышки центральной панели ).
4. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
5. Выверните три винта , которыми плата органов управления мульимедиа крепится к основанию компьютера.
6. Приподнимите защелку разъема , чтобы отсоединить кабель платы органов управления мультимедиа от соответствующего разъема на системной
плате .
7. Приподнимите плату органов управления мультимедиа и снимите ее с основания компьютера .
Установка платы органов управления мультимедиа
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Совместите резьбовые отверстия на плате органов управления мультимедиа с отверстиями на основании компьютера .
3. Вверните обратно три винта , которыми плата органов управления мульимедиа крепится к основанию компьютера.
4. Вставьте кабель платы органов управления мультимедиа в соответствующий разъем на системной плате и нажмите на защелку разъема , чтобы
закрепить кабель в разъеме .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .

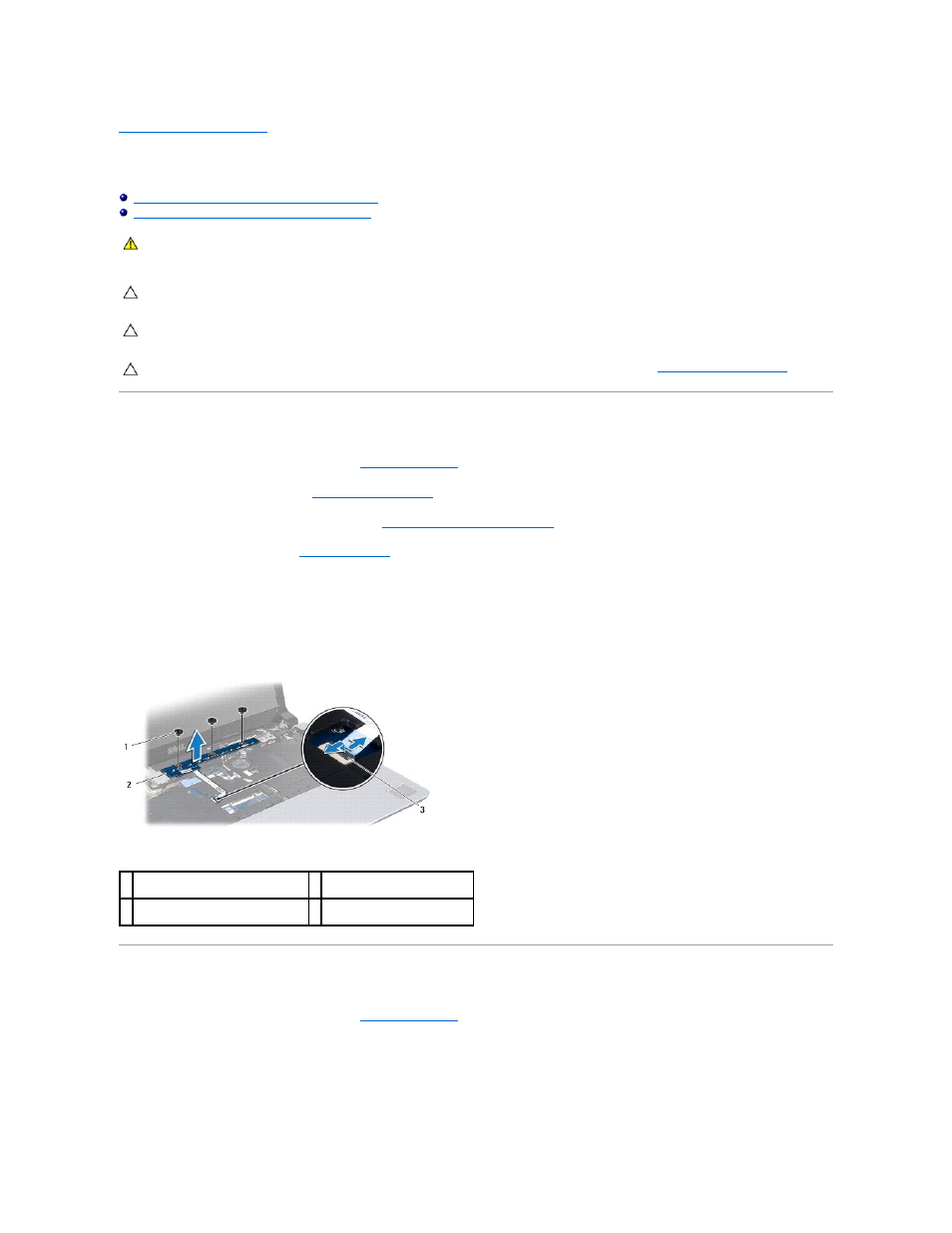

1 винты (3) 2 плата органов управления
мультимедиа
3 разъем платы органов управления
мультимедиа
