Плата устройства чтения мультимедийных карт
Dell Studio™ 1745/1747 Руководство по обслуживанию
Извлечение платы устройства чтения мультимедийных карт
Установка платы устройства чтения мультимедийных карт
Извлечение платы устройства чтения мультимедийных карт
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Нажмите и извлеките все установленные платы из слота ExpressCard и устройства чтения мультимедийных карт «8-в-1».
3. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
4. Снимите крышку центральной панели (см. раздел Снятие крышки центральной панели ).
5. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
6. Извлеките плату органов управления мультимедиа (см. раздел Извлечение платы органов управления мультимедиа ).
7. Снимите упор для рук (см. раздел Снятие упора для рук ).
8. Отсоедините кабель платы устройства чтения мультимедийных карт от разъема на системной плате .
9. Выверните винт , которым плата устройства чтения мультимедийных карт крепится к основанию компьютера.
10. Приподнимите плату устройства чтения мультимедийных карт и снимите ее с основания компьютера .
Установка платы устройства чтения мультимедийных карт
1. Выполните процедуры , описанные в разделе Подготовка к работе .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .

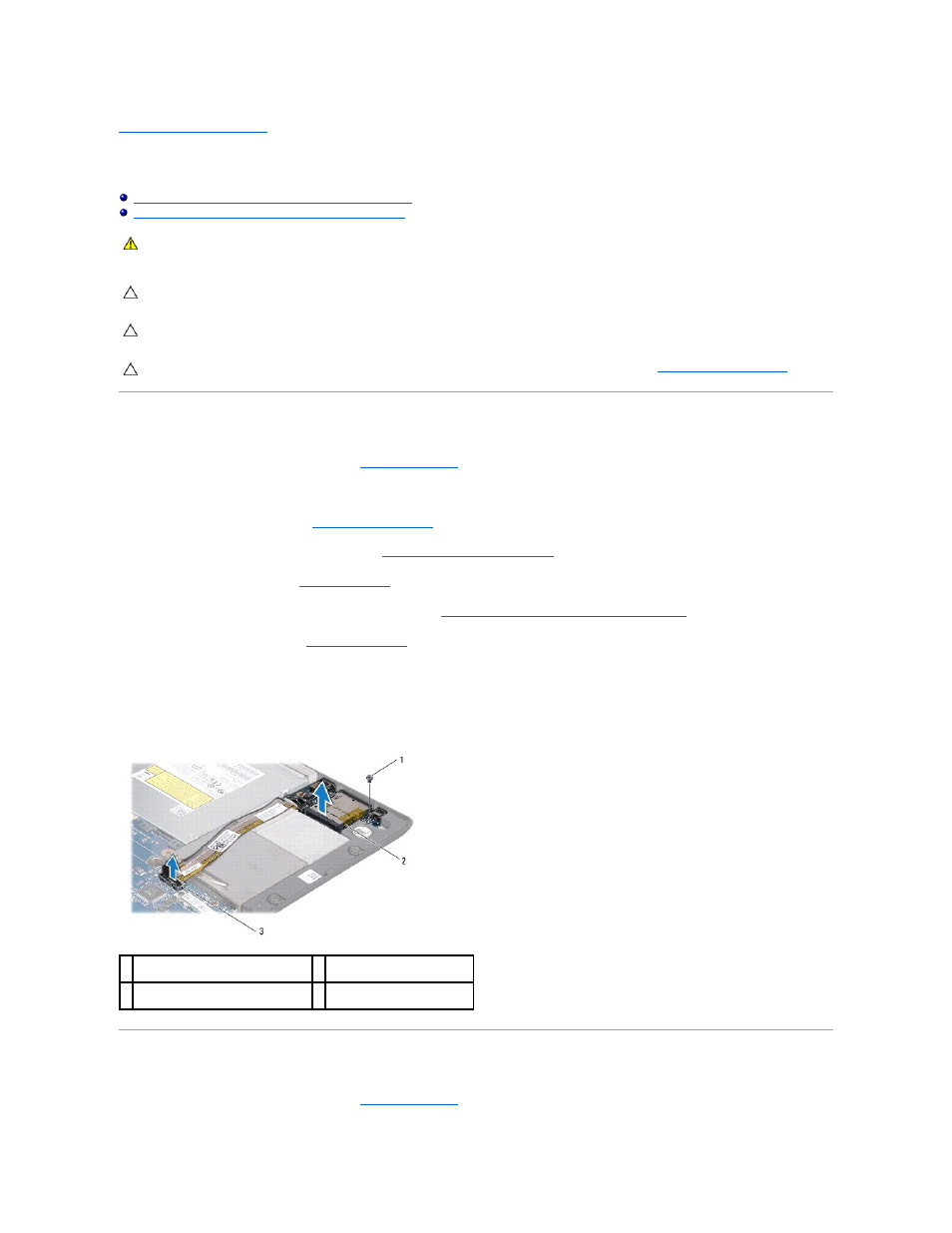

1 винт 2 плата устройства чтения
мультимедийных карт
3 разъем кабеля платы устройства
чтения мультимедийных карт
