3. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
Панель дисплея
Снятие панели дисплея
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
4. Выверните восемь винтов , которыми панель дисплея крепится к крышке дисплея.
5. Извлеките антенные кабели , кабель кнопки питания и кабель дисплея из шарнирных защелок.
6. Отсоедините кабель камеры от разъема на плате камеры (см. раздел Извлечение камеры ).
7. Приподнимите панель дисплея и снимите ее с крышки дисплея .
8. Выверните восемь винтов (по четыре с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
Установка панели дисплея
1. Выполните процедуры , описанные в разделе Подготовка к работе .

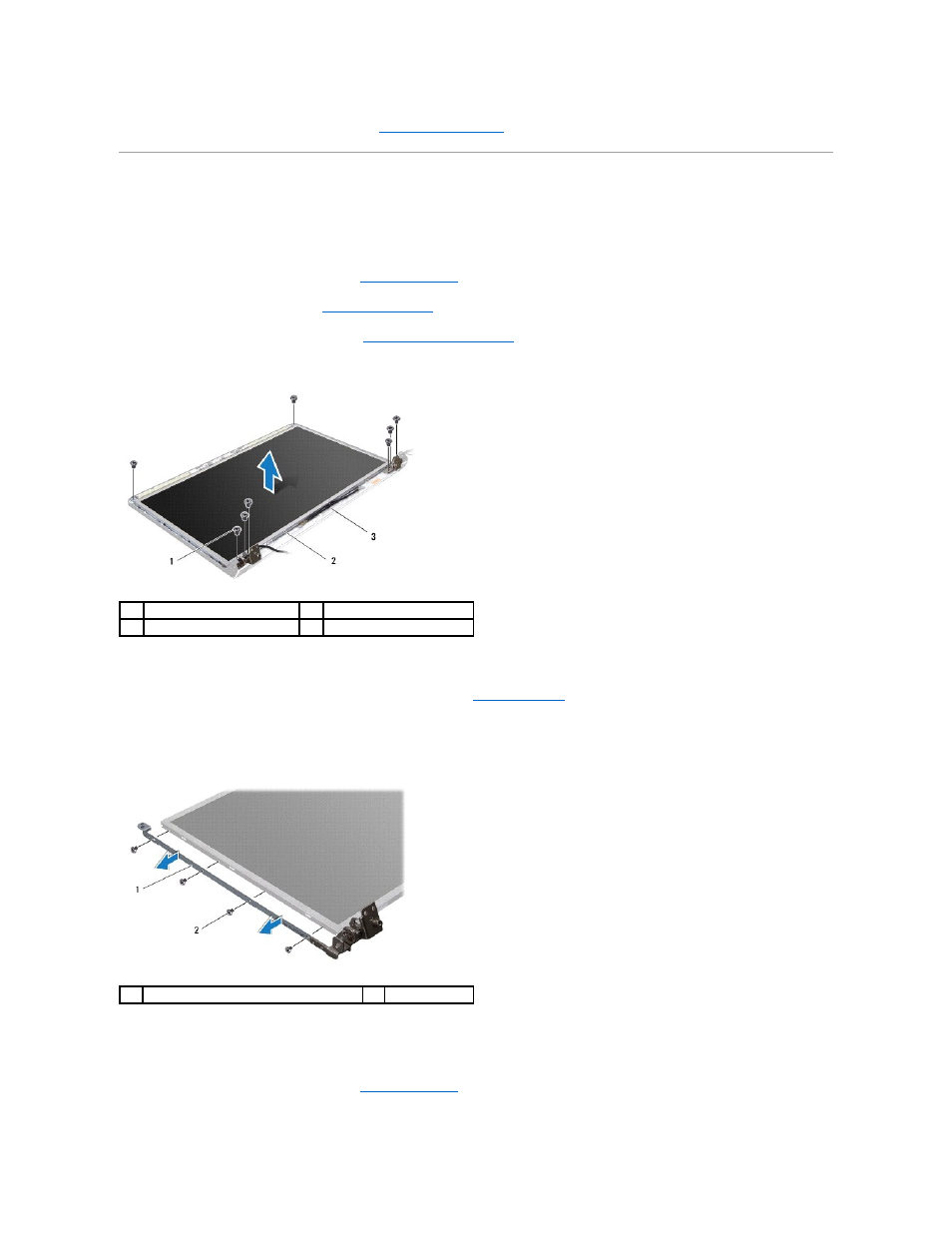

1 винты (8) 2 панель дисплея
3 крышка дисплея
1 скобы панели дисплея (2) 2 винты (8)
