15. Начиная с правого или левого края упора для рук , пальцами отсоедините упор для рук от основания компьютера.
16. Вытяните кабель низкочастотного динамика через паз в упоре для рук .
17. Приподнимите упор для рук и снимите его с основания компьютера .
Установка упора для рук
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Проложите кабель низкочастотного динамика через паз в упоре для рук .
3. Совместите упор для рук с основанием компьютера и аккуратно защелкните его .
4. Уложите антенные кабели , кабель дисплея, кабель кнопки питания и кабель частотного динамика в сборе вдоль направляющих желобков.
5. Подсоедините кабель дисплея , кабель камеры, кабель кнопки питания и кабель сенсорной панели к соответствующим разъемам на системной
плате .
6. Вверните обратно шесть винтов на упоре для рук .
7. Установите на место плату органов управления мультимедиа (см. раздел Установка платы органов управления мультимедиа ).
8. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
9. Установите на место крышку центральной панели (см. раздел Установка крышки центральной панели ).
10. Вверните обратно двенадцать винтов на нижней панели компьютера .
11. Подсоедините антенные кабели к мини -плате (или мини-платам) (см. раздел Установка мини -платы ).
12. Подсоедините кабель низкочастотного динамика в сборе к соответствующему разъему на системной плате .

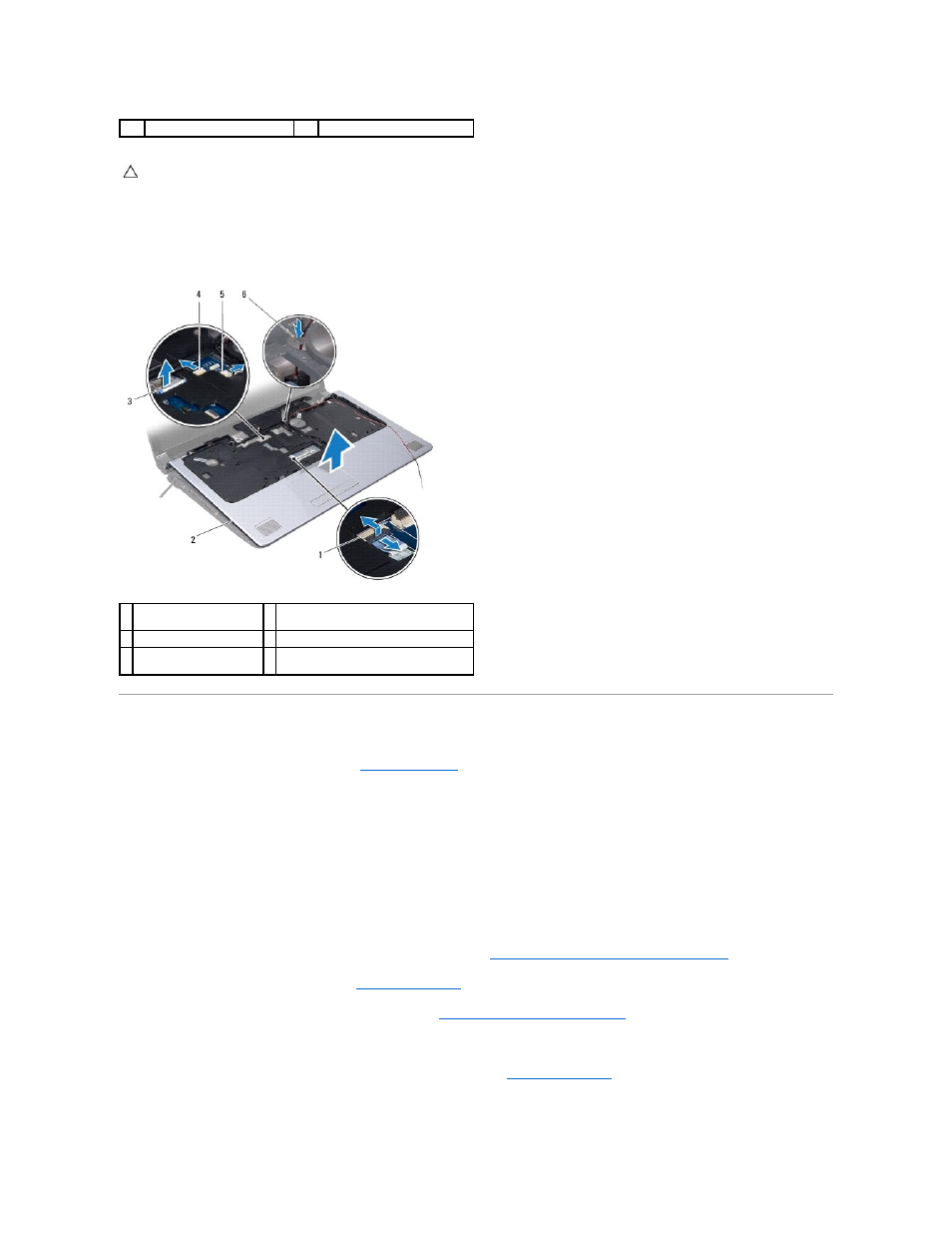

1 кабель камеры 2 кабель дисплея
ВНИМАНИЕ . Осторожно отсоедините упор для рук от основания компьютера , стараясь не повредить его.
1 разъем кабеля сенсорной
панели
2 упор для рук
3 разъем кабеля дисплея 4 разъем кабеля камеры
5 разъем кабеля кнопки
питания
6 паз для кабеля низкочастотного
динамика в сборе
