Вентилятор
Dell Studio™ 1745/1747 Руководство по обслуживанию
Снятие вентилятора
Установка вентилятора
Снятие вентилятора
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите крышку центральной панели (см. раздел Снятие крышки центральной панели ).
4. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
5. Извлеките плату органов управления мультимедиа (см. раздел Извлечение платы органов управления мультимедиа ).
6. Снимите упор для рук (см. раздел Снятие упора для рук ).
7. Отсоедините кабель вентилятора от соответствующего разъема на системной плате .
8. Выверните два винта , которыми вентилятор крепится к основанию компьютера.
9. Приподнимите вентилятор вместе с кабелем и снимите его с основания компьютера .
Установка вентилятора
1. Выполните процедуры , описанные в разделе Подготовка к работе .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .

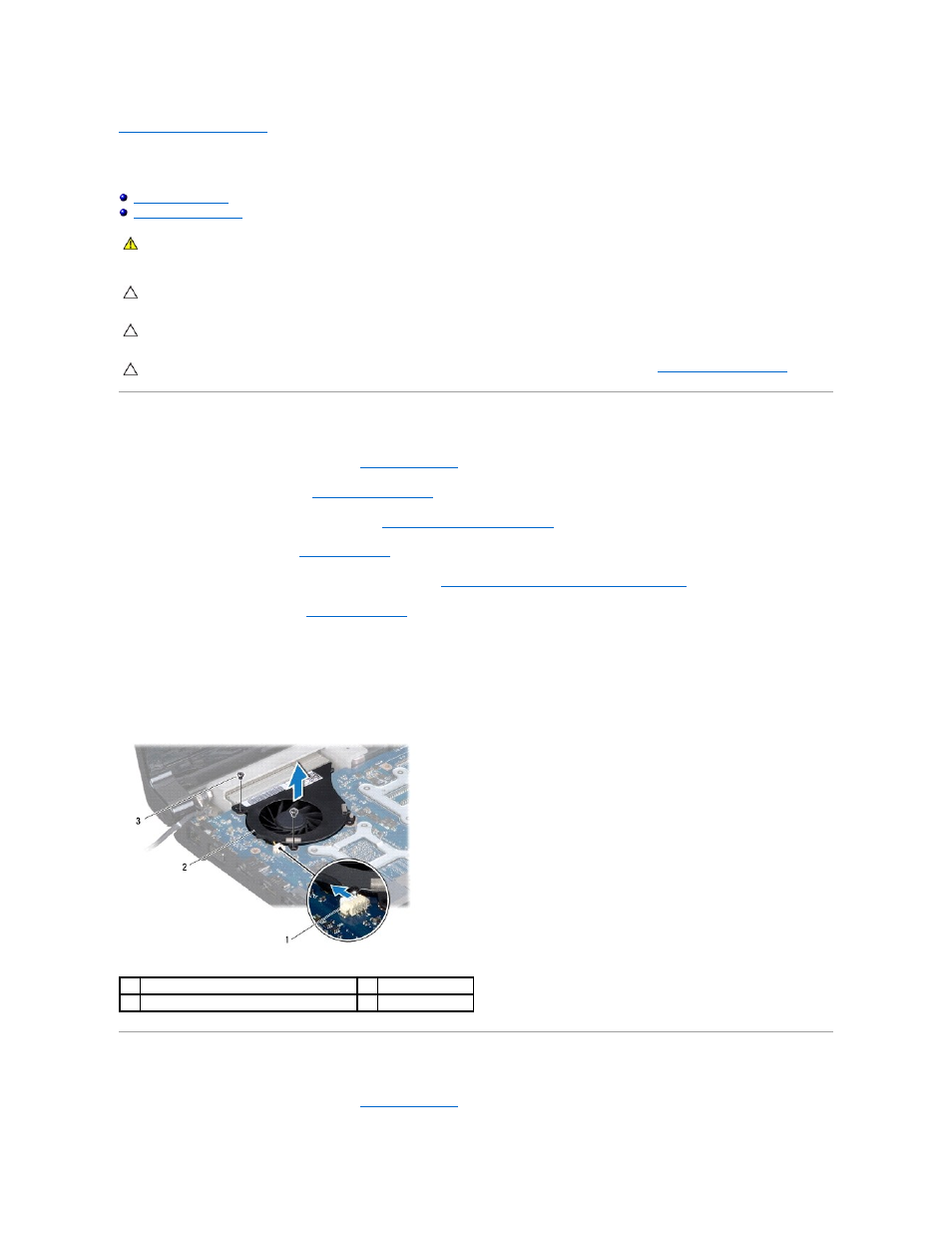

1 разъем кабеля вентилятора 2 вентилятор
3 винты (2)
