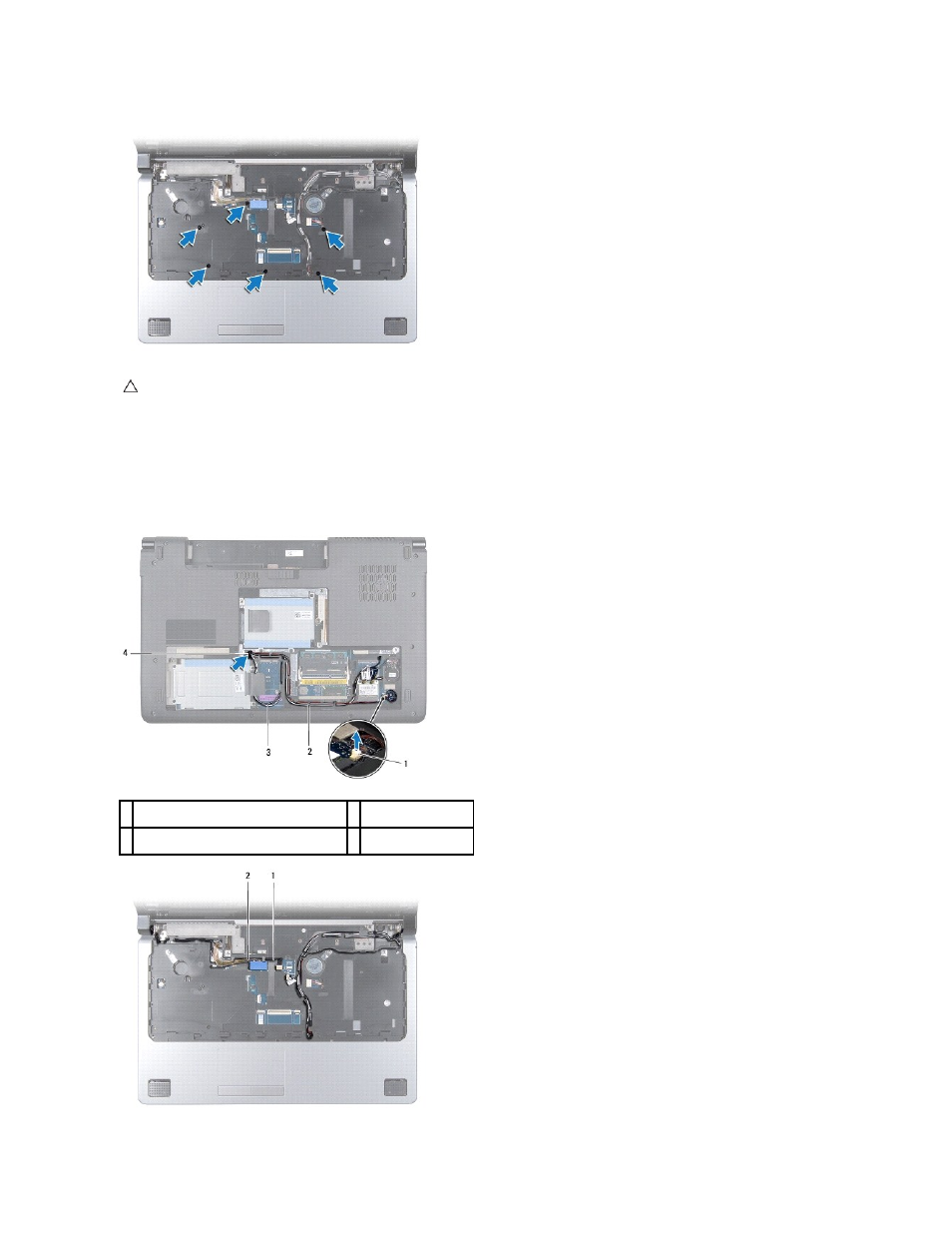

12. Отсоедините кабель дисплея , кабель камеры, кабель кнопки питания и кабель сенсорной панели от соответствующих разъемов на системной
плате .
13. Запомните , как уложены кабель антенны и кабель низкочастотного динамика, затем осторожно извлеките кабели из направляющих желобков и
вытяните их через слот .
14. Запомните , как уложены кабель дисплея, кабель кнопки питания и кабель камеры, и осторожно извлеките кабели из направляющих желобков.
ВНИМАНИЕ . Потяните за пластмассовый язычок в верхней части разъемов , чтобы не повредить разъемы.
1 разъем кабеля низкочастотного динамика в
сборе
2 направляющие
желобки
3 антенные кабели 4 паз для укладки
кабеля
