Плата кнопки питания
Dell Studio™ 1745/1747 Руководство по обслуживанию
Извлечение платы кнопки питания
Установка платы кнопки питания
Извлечение платы кнопки питания
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
4. Отсоедините антенные кабели от мини -плат(ы) (см. раздел Извлечение мини -платы ).
5. Отсоедините кабель низкочастотного динамика в сборе от соответствующего разъема на системной плате (см. раздел Снятие упора для рук ).
6. Снимите крышку центральной панели (см. раздел Снятие крышки центральной панели ).
7. Снимите клавиатуру (см. раздел Снятие клавиатуры ).
8. Извлеките плату органов управления мультимедиа (см. раздел Извлечение платы органов управления мультимедиа ).
9. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
10. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
11. Выверните винт , которым плата кнопки питания крепится к крышке дисплея.
12. Высвободите плату кнопки питания из паза на крышке дисплея и снимите плату кнопки питания с крышки дисплея .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Ремонт компьютера должны выполнять только квалифицированные специалисты . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или периодически
прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение аккумулятора ) перед
началом работы с внутренними компонентами компьютера .

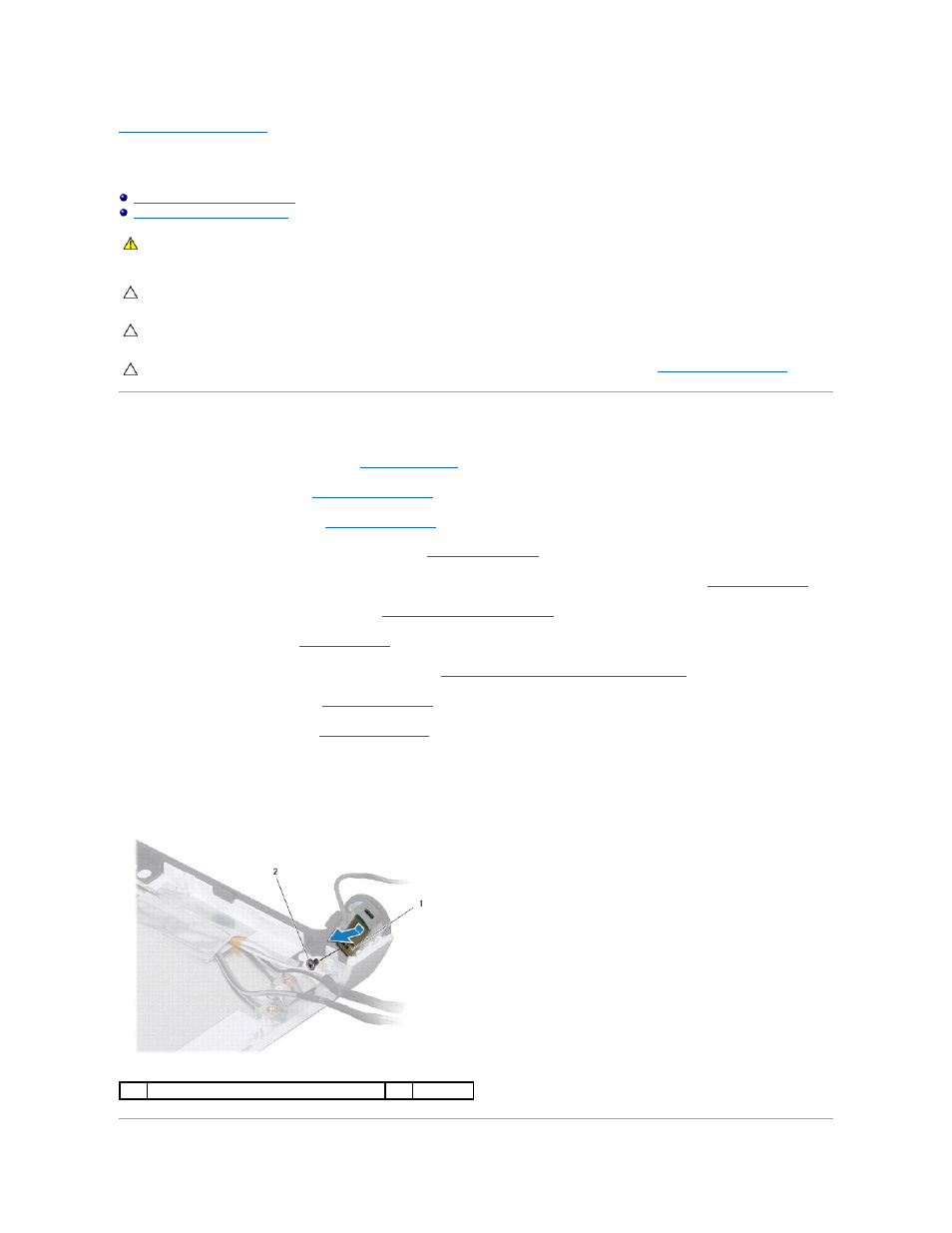

1 плата кнопки питания 2 винт
