2. Вверните обратно восемь винтов (по четыре с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
3. Подсоедините кабель камеры к разъему на плате камеры (см. раздел Установка камеры ).
4. Совместите резьбовые отверстия на панели дисплея с отверстиями на крышке дисплея .
5. Вверните обратно восемь винтов , которыми панель дисплея крепится к крышке дисплея.
6. Проложите антенные кабели , кабель кнопки питания и кабель дисплея через шарнирных защелки.
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
8. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
Кабель панели дисплея
Извлечение кабеля панели дисплея
1. Следуйте инструкциям , описанным в разделе Подготовка к работе .
2. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
3. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
4. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
5. Переверните панель дисплея и положите ее на чистую поверхность .
6. Приподнимите ленту , которой кабель дисплея крепится к разъему платы дисплея о отсоедините кабель дисплея.
Установка кабеля панели дисплея
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Подсоедините кабель дисплея к разъему платы дисплея и закрепите его лентой .
3. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
4. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
5. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).

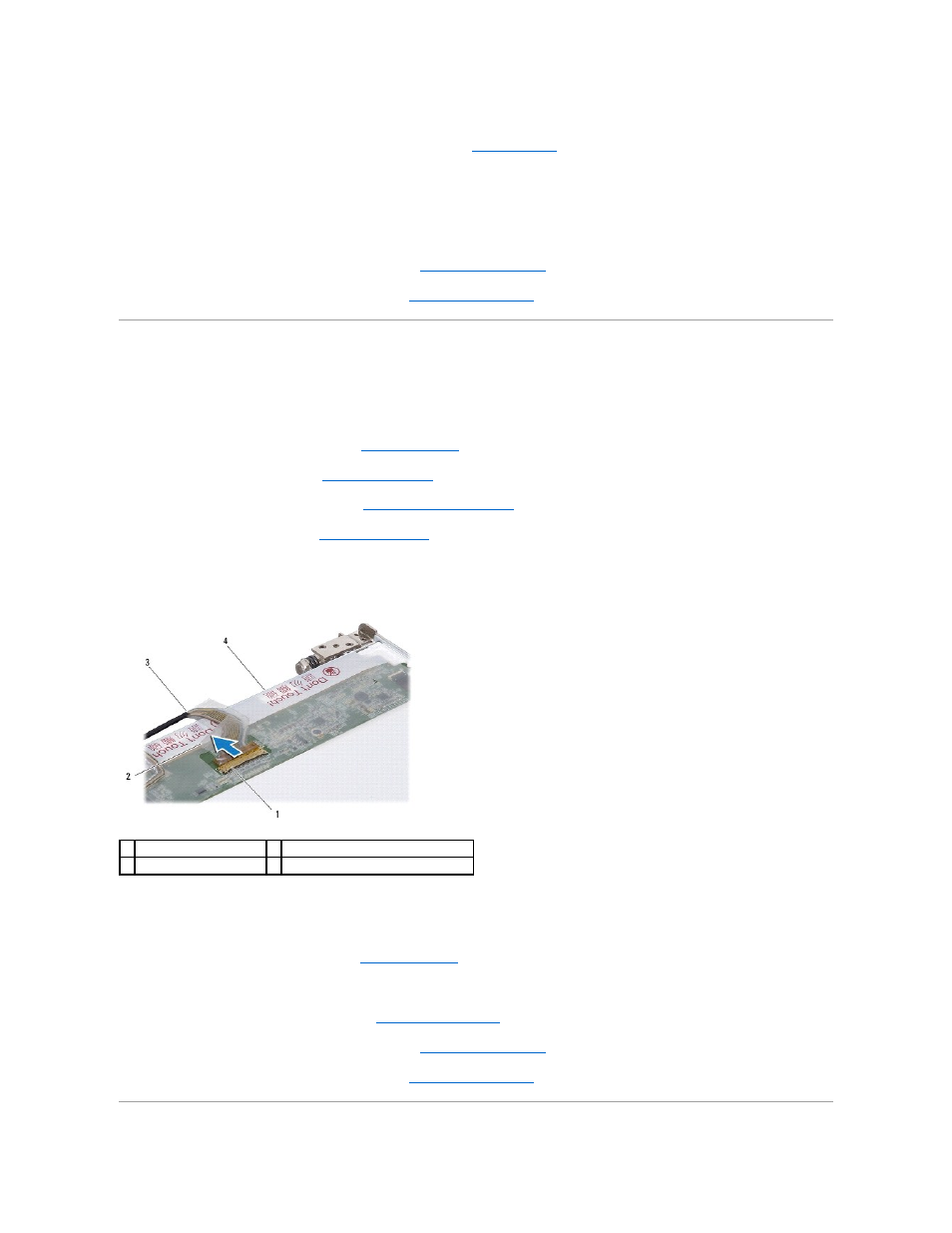

1 разъем платы дисплея 2 лента
3 кабель дисплея 4 тыльная сторона панели дисплея
