10. Выверните винт , которым кабель дисплея крепится к основанию компьютера.
11. Отсоедините кабель дисплея , кабель камеры и кабель кнопки питания от соответствующих разъемов на системной плате.
12. Запомните , как уложены кабель антенны и кабель низкочастотного динамика, затем осторожно извлеките кабели из направляющих желобков и
вытяните их через слот .
13. Запомните , как уложены кабель дисплея, кабель кнопки питания и кабель камеры, и осторожно извлеките кабели из направляющих желобков.
14. Выверните четыре винта (по два с каждой стороны), которыми дисплей в сборе крепится к основанию компьютера.
15. Приподнимите дисплей в сборе и снимите его с основания компьютера .
Установка дисплея в сборе
1. Выполните процедуры , описанные в разделе Подготовка к работе .
2. Установите дисплей в сборе в соответствующее положение и вверните обратно четыре винта (по два с каждой стороны), которыми дисплей
в сборе крепится к основанию компьютера .
3. Проложите антенные кабели и кабель низкочастотного динамика через слот и направляющие желобки .

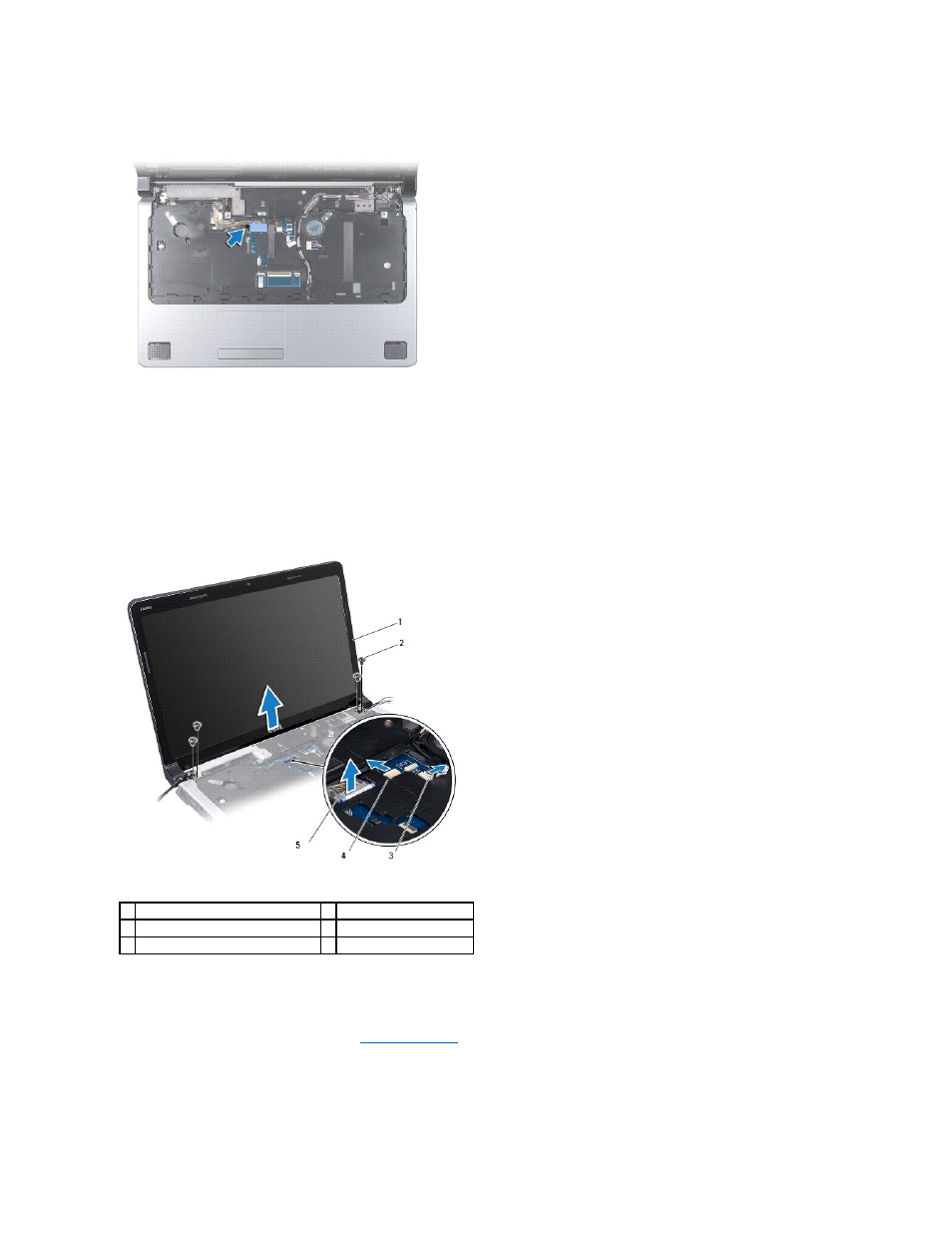

1 дисплей в сборе 2 винты (4)
3 разъем кабеля кнопки питания 4 разъем кабеля камеры
5 разъем кабеля дисплея
