Гидравлические схемы

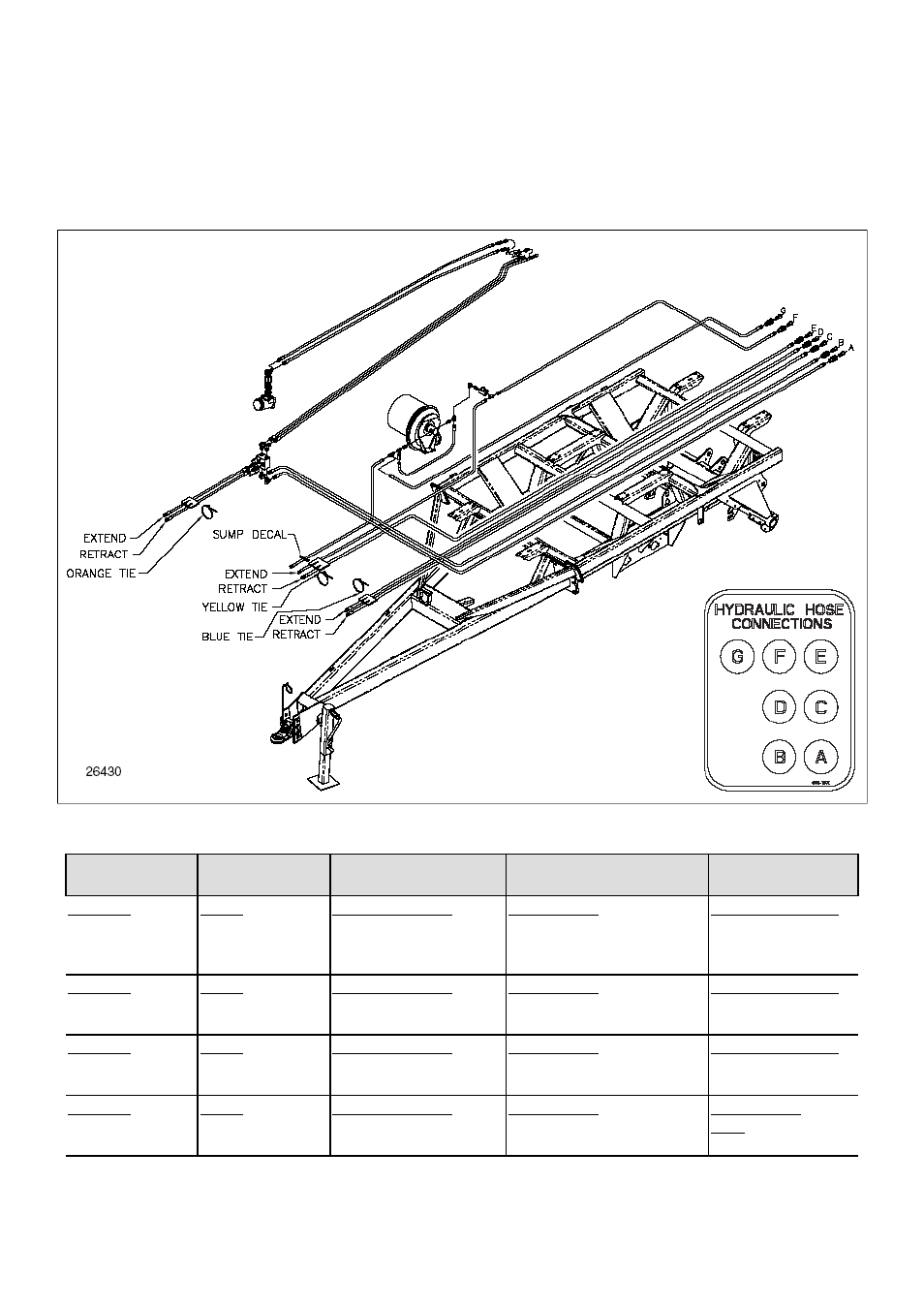

Гидравлическая схема ADC2350
Рабочее
орудие
Оранжевый
Синий
Желтый
Черный
Тележка
CTA4000
Шнек
(А) Маркер
(B) Маркер
Не используется
(C) Подъем /
складывание
Вентилятор (F)
(E) Не используется
(F) Не используется
Вентилятор, слив
(G) Слив
Тележка
CTA4000HD
Шнек
(А) Маркер
(B) Маркер
Не используется
(C) Складывание
(D) Раскладывание
Вентилятор (F)
(E) Не используется
(F) Не используется
Вентилятор, слив
(G) Слив
Тележка
NTA3010
Шнек
(А) Маркер
(B) Маркер
Не используется
(C) Подъем, шток
(D) Подъем, цилиндр
Вентилятор (F)
(E) Складывание, шток
(F) Складывание, цилиндр
Вентилятор, слив
(G) Слив
Тележка
NTA3510
Шнек
(А) Маркер
(B) Маркер
Не используется
(C) Подъем, шток
(D) Подъем, цилиндр
Вентилятор (F)
(E) Складывание, шток
(F) Складывание, цилиндр
Вентилятор,
слив
(G) Слив
Гидравлические контуры ADC2350
