Задние электрические соединения
Перед подключением трубопроводов и электрических соединений
сеялки к тележке, произведите мехническую сцепку тележки и орудия.
(См. Руководство по эксплуатации сеялки).
У буксируемого орудия всегда имеются:
(1) Разъем подсветки
(2) Выключатель подачи семенного материала при подъеме сеялки
Раъем контрольного монитора (3) может присутствовать или
отсутствовать, в зависимости от опций рабочего орудия.
Для информации по подключению сеялки к тележке см. Руководство
по эксплуатации рабочего орудия

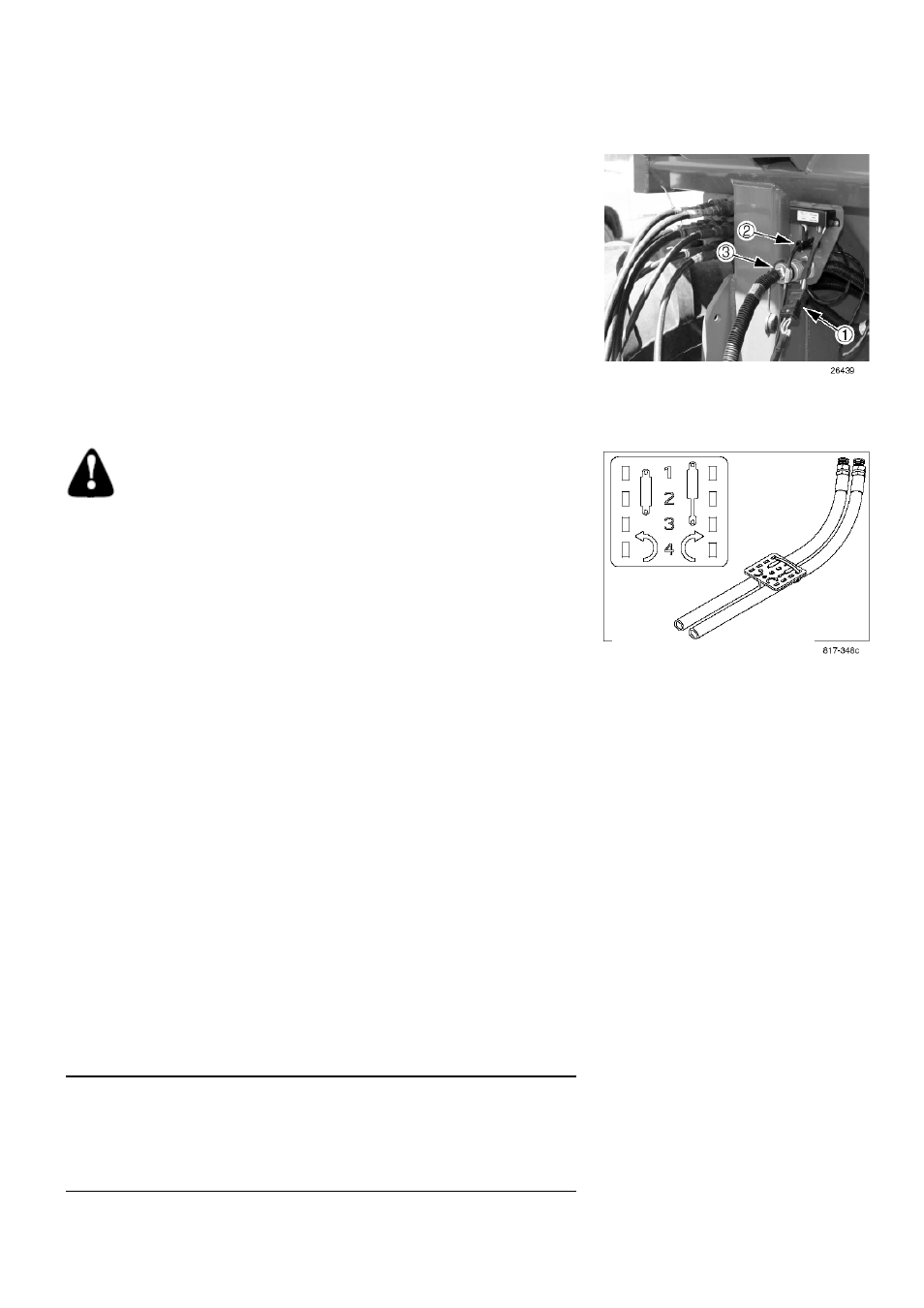

Рис. 15
Электрокабели рабочего
орудия
Рис. 16
Пластиковая бирка
Если в Вашем тракторе есть приоритетный контур для питания
гидромоторов, подключите вентилятор (Желтый шланг) к этому
контуру.
Гидравлические соединения
Производить наладку гидравлической системы может только
квалифицированный персонал!
ОСТОРОЖНО
Тележка пневматической сеялки потребляет энергию в одном или двух
гидравлических контурах, и имеет линию слива жидкости низкого
давления. Когда тележка буксирует пневматическую сеялку, через нее
проходит еще три гидравлических контура, необходимых для работы
сеялки.
Гидравлические шланги Great Plains имеют цветовую индикацию для
упрощения их подключения к контурам трактора и сеялки. В модели,
когда сеялка буксируется за тележкой, муфты гидравлических
соединений выводятся на заднюю панель тележки. Шланги, которые
подключаются к одному и тому же клапану имеют одинаковый цвет.
См. рис. 16
Для того, чтобы различить шланги одного и того же гидравлического
контура, см. Пластиковую бирку. Шланг, отмеченный раздвинутым
цилиндром, подходит к цокольной части. Шланг, отмеченный сжатым
цилиндром, подходит к штоковой части цилиндра.
Перед подключением гидравлических соединений убедитесь, что все
рычаги трактора стоят в нейтральном положении, или гидравлический
привод трактора выключен.
Подключение вентилятора
ВАЖНО !
Для работы сеялок типа CTA на некоторых тракторах требуется
установка переходника во избежание повреждения гидравлического
насоса. Обратитесь к квалифицированному специалисту перед
подключением тележки и пневматической сеялки.
