Для заказа высевающих катушек высокой нормы высева см.
«Высевающие катушки высоких норм высева» на стр. 84. Для
установки таких катушек (или установки стандартных катушек взамен
них), начинайте с переднего высевающего аппарата. Сохраните все
снятые детали для использования в дальнейшем.
Для смены катушек бункер должен быть пуст, см. «Выгрузка
тележки» на стр. 47.

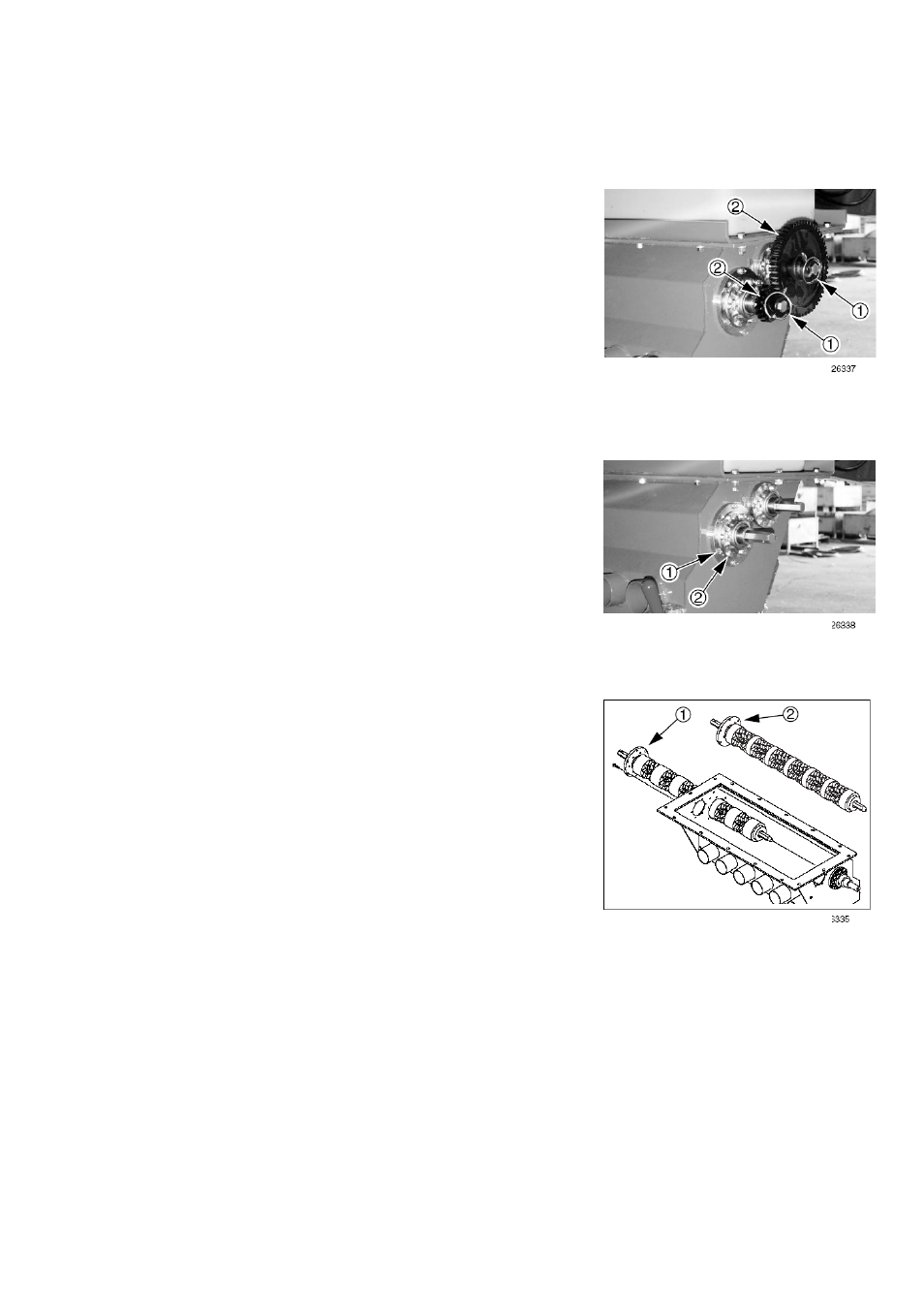

См. рис. 68
1. На правой стороне высевающего аппарата найдите и снимите чеку (1)
с каждой шестерни конечно передачи, а затем снимите сами шестерни.
Если Вы не хотите изменить передаточное число привода, запомните,
какая из шестерней стояла на ведущем валу, а какая – на ведомом.
См. рис. 69
2. Снимите и сохраните внешнее кольцо шести самонарезных болтов
(1), крепящих внешний фланец высевающего аппарата.
Замена высевающих катушек
Примечание: Не снимайте сами болты (2), на новом валу имеется
свой фланец.
См. рис. 70 (Высевающий аппарат снят, дополнительные
детали
убраны для наглядности. Для смены валов
высевающих катушек разбирать аппарат необязательно).
3. С правой стороны высевающего аппарата аккуратно извлеките вал
высевающих катушек (1). Вполне возможно, что вал закреплен с
помощью силиконового уплотнителя. В таком случае фланцы
необходимо аккуратно отогнуть.
Примечание: Для заднего высевающего аппарата
Извлечь вал просто так не удастся, поскольку он упрется в шину.
Когда вал вплотную подойдет к шине, наклоните его вперед и
извлеките.
4. Храните снятый вал в коробке, в которой поставлялся новый вал.
Пометьте на коробке количество активных трубопроводов (башен) и
количество звезд (заводской стандарт – 2 звезды). Это позволит
избежать неразберихи с содержимым коробки в будущем.
5. Нанесите силиконовый уплотнитель на внутреннюю поверхность
внешего фланца, прямо в отвестия для болтов.
Рис. 68
Снимите шестерни
Рис. 69
Снимите болты
Рис. 70
Замените валы
