Гидравлическая система шнека
Вращение шнека. Для того чтобы избежать тяжелых травм или
смерти:
Перед эксплуатацией прочитайте инструкцию и информацию по
технике безопасности.
Избегайте
попадания
конечностей,
волос
или
одежды
во
загрузочное отверстие шнека.
Не снимайте защитные кожухи и не изменяйте их конструкцию.
Не допускайте детей в зону работы шнека.
ОПАСНО
Управление шнеком осуществляется с помощью одного или двух
клапанов тележки, а также рычага управления гидравлической
системой трактора.
Распределительный клапан
См. рис. 35
Этот клапан находится на переднем правом углу переднего бункера.
Не переключайте клапан при наличии давления в системе. Это
может вызвать резкие движения сеялки или вращение шнека.
Не используйте этот клапан в качестве клапана включения-
выключения шнека.
ВНИМАНИЕ
Переключайте клапан когда гидросистема трактора отключена или
стоит в нейтральном положении. У клапана есть два положения.
Положения Распределительного клапана шнека
(F) Рукоятка вперед: Шнек (Убедитесь, что рукоять управления
шнеком находится в положении «отключено» перед ее перемещением
в положение (F))
(B) Рукоятка назад: Маркер включен (Убедитесь, что остальные
контрольные клапаны маркера находятся в положении «отключено»
перед ее перемещением в положение (B))
Рукоятка включения шнека
См. рис. 36
Рукоятка
(1)
возле
загрузочного
конца
шнека
контролирует
направление вращения винтового вала шнека. В положении «центр»
шнек отключен.
Чтобы облегчить управление шнеком, рычаг рукоятки продлен и имеет
вторую рукоять (2) возле выгрузочного конца шнека.
Используйте этот клапан как рукоять Включения-Отключения шнека а
также как рукоять контроля направления вращения шнека. Если
загрузка-выгрузка материала не производится, поставьте рукоять
включения шнека в положение «центр».

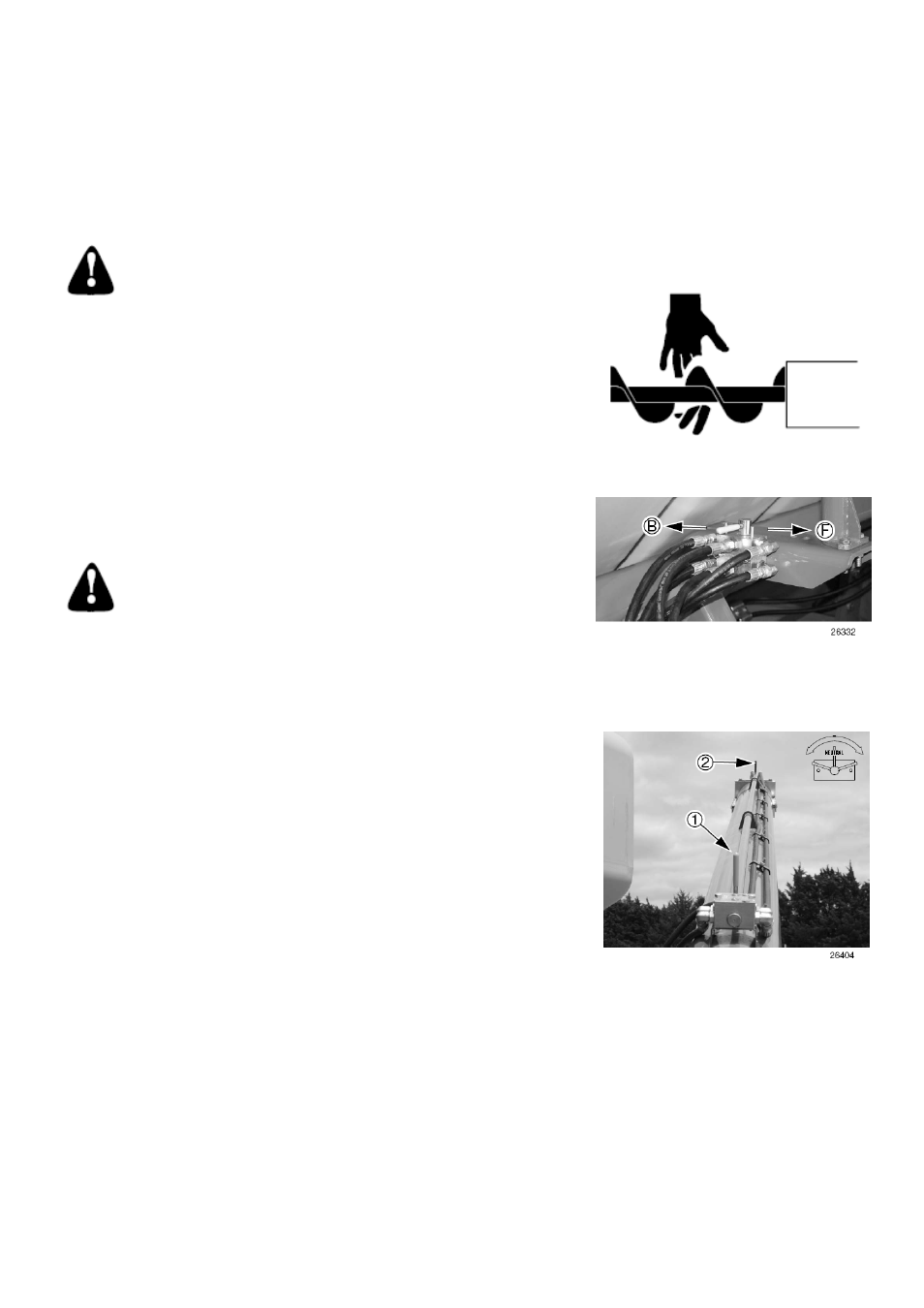

Рис. 35
Распределительный
клапан шнека
Рис. 36
Рукоятка включения
шнека
