Электрические соединения
На модели ADC2350B разъемы для подключения находятся спереди.
На модели ADC2350 разъемы установлены как спереди, так и сзади.
См. рис. 19
Перед соединением электросети убедитесь, что двигатель трактора
выключен и электропитание рабочего орудия отключено. Все
соединения осуществляются на панели клапанной коробки.
1. Подключите кабель подсветки тележки (1) к соответствующему
разъему рабочего орудия, закрепленному на клапанной коробке.
2. Подключите кабель выключателя подачи семенного материала при
подъеме сеялки к разъему на клапанной коробке.
3. Подключите кабель контрольного монитора (2) к разъему на
клапанной коробке.
3. Убедитесь, что кабели закреплены и исключите возможность их
попадания в движущиеся части сцепки.

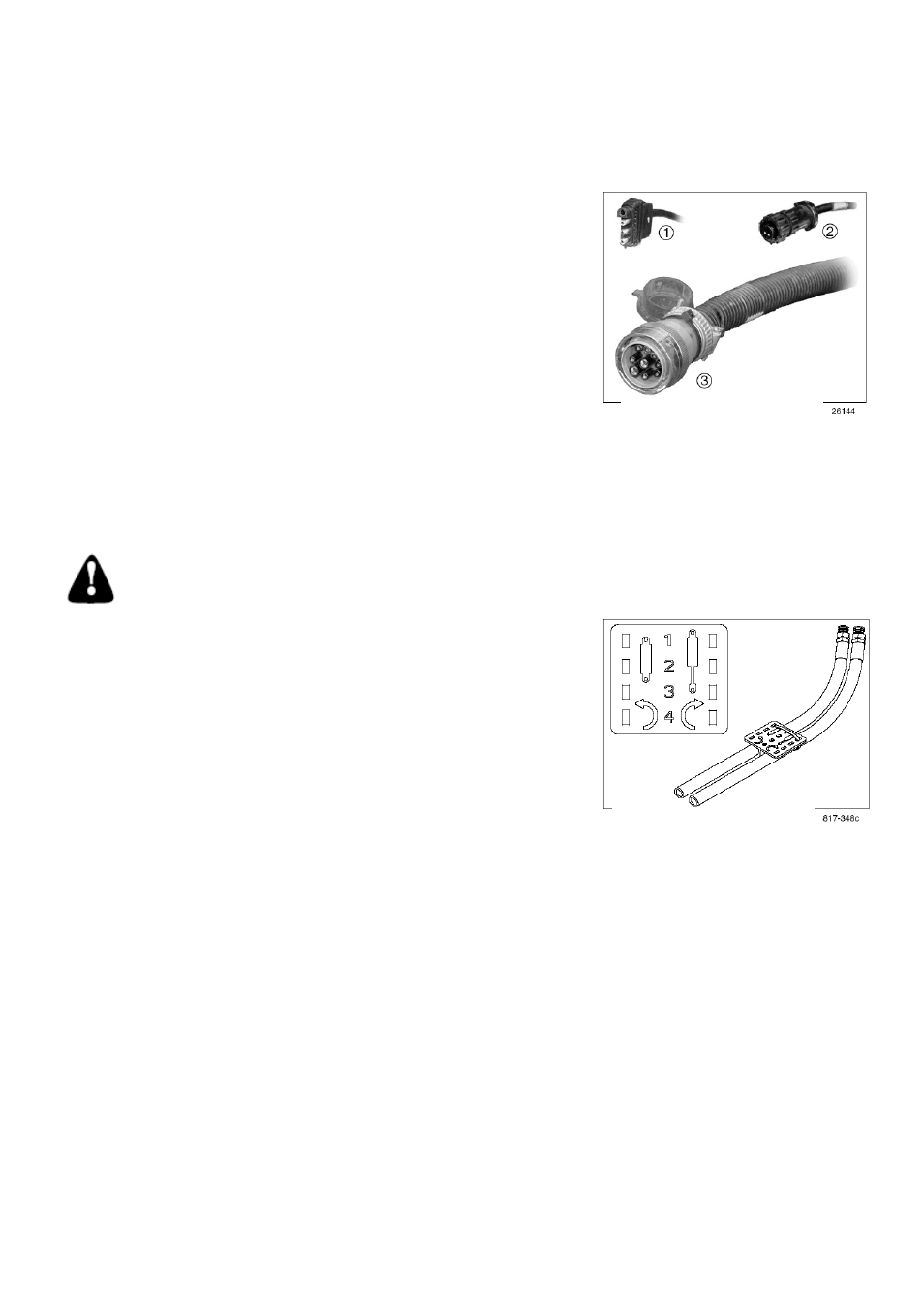

Рис. 19
ADC2350B: Подсветка,
монитор и выключатель
Гидравлические соединения
Производить наладку гидравлической системы может
только
квалифицированный персонал!
ОСТОРОЖНО
Тележка пневматической сеялки имеет или два гидравлических
контура, и линию слива жидкости низкого давления. Если тележка
прицеплена за пневматической сеялкой (ADC2350B), необходимо
подключить только один гидравлический контур (для питания
вентилятора и шнека).
Гидравлические шланги Great Plains имеют цветовую индикацию для
упрощения их подключения к контурам трактора и сеялки. В модели,
когда сеялка буксируется за тележкой, муфты гидравлических
соединений выводятся на заднюю панель тележки. Шланги, которые
подключаются к одному и тому же клапану имеют одинаковый цвет.
См. рис. 20
Для того, чтобы различить шланги одного и того же гидравлического
контура, см. Пластиковую бирку. Шланг, отмеченный раздвинутым
цилиндром, подходит к цокольной части. Шланг, отмеченный сжатым
цилиндром, подходит к штоковой части цилиндра.
Перед подключением гидравлических соединений убедитесь, что все
рычаги трактора стоят в нейтральном положении, или гидравлический
привод трактора выключен.
Рис. 20
Пластиковая бирка
Если в Вашем тракторе есть приоритетный контур для питания
гидромоторов, подключите вентилятор (Желтый шланг) к этому
контуру.
Подключение вентилятора
