Отключение привода
См. рис. 31 (ведущая звездочка привода заблокирована)
Для предотвращения износа во время транспортировки, система
цепного привода может быть отключена на втулке приводного колеса.
Отключение привода для транспортировки
1. Найдите паз для штифта (1) в основании ведущей 60-зубцовой
звездочки на втулке приводного колеса (2). Он может находиться за
пластиной крепления оси (3). Отключение может быть произведена
независимо от того, виден ли паз или нет.
Во время работы цепного привода пружинный стопорный штифт,
находящийся в пазе зведочки, входит в паз стопорной пластины за
звездочкой (на рисунке не видна), за счет чего они вращаются вместе.
Крос-штифт стопорного штифта (4) находится в утопленном
положении.
2. Оттяните крос-штифт на себя, проверните его на четверть оборота
(90˚) и отпустите, так чтобы он находился в выпирающем положении,
как показано на рис. 31.
Включение привода
См. рис. 31 (ведущая звездочка привода заблокирована)
Оттяните крос-штифт (4) на себя, проверните его на четверть оборота
(90˚) и отпустите, так чтобы он находился в утопленном положении.
Если соответствующий паз стопорной пластины не находится прямо
под пазом звездочки, то штифт не опустится полностью в утопленное
положение. Однако он займет свое место в пазу стопорной пластины
как только тележка будет приведена в движение.

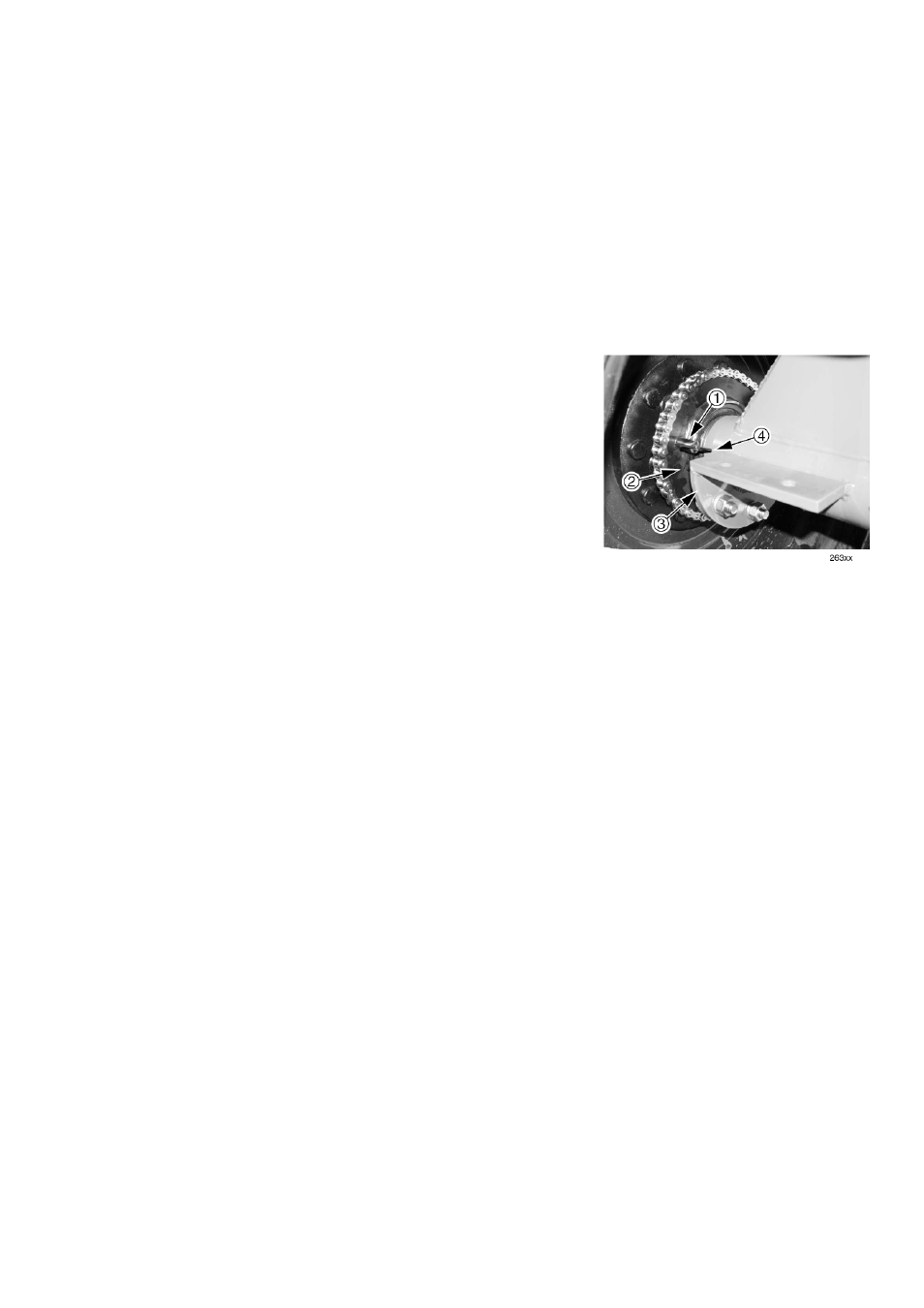

Рис. 31
Блокировка приводной
цепи
