Страница 71

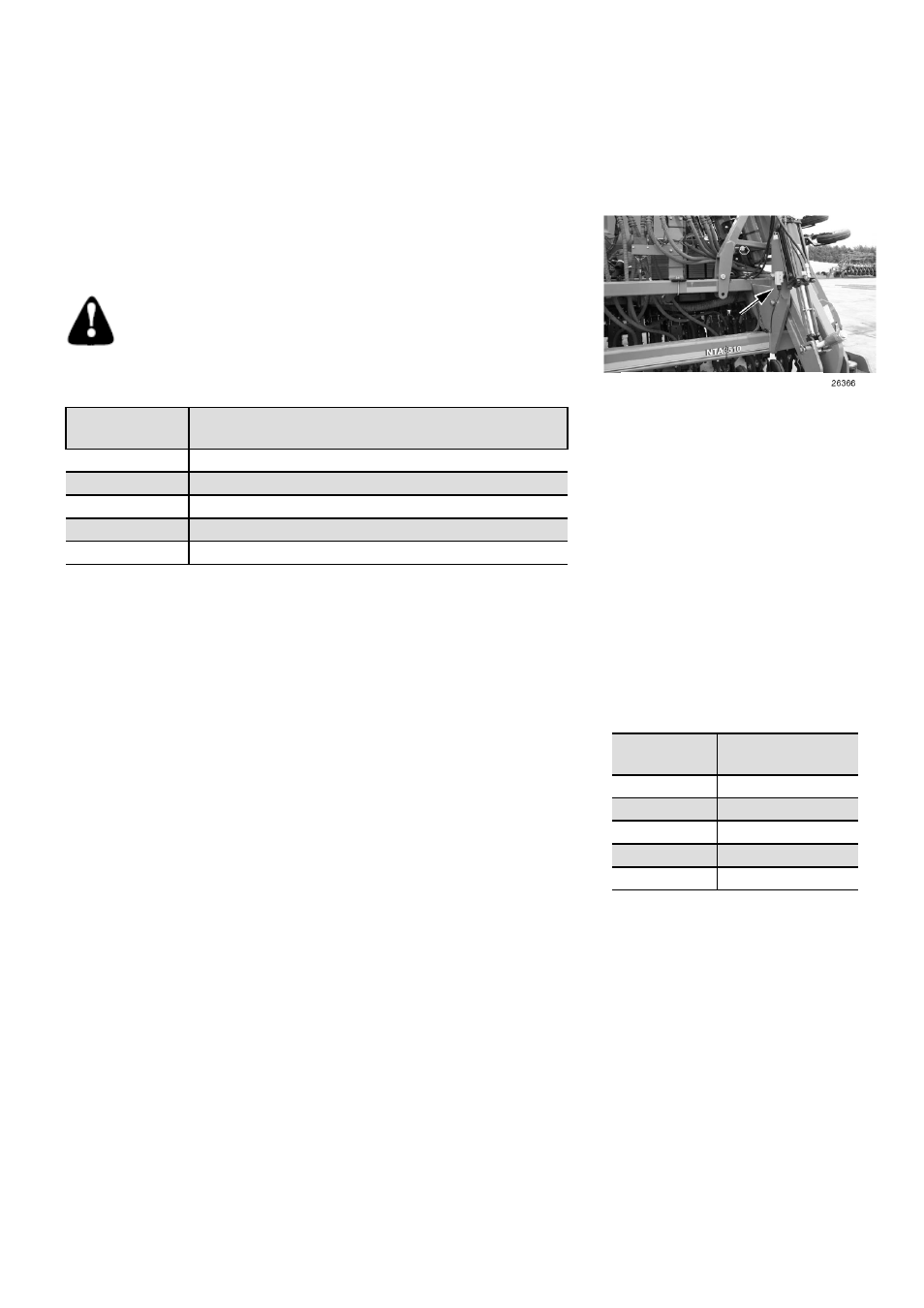

См. рис. 73 (Сеялка модели NTA3510)
Реле
отключения высева
рабочего
орудия
отключает
подачу
материала, когда рабочее орудие поднято. Для настройки высоты, на
которой отключается подача материала, найдите само реле. См.
таблицу.
Наладка реле отключения высева
Модель
сеялки
Расположение реле отключения высева
CTA4000
Подъемный рычаг, на главной раме, спереди
CTA4000HD
Подъемный рычаг, на главной раме спереди
NTA3010
Задние параллельные подъемные рычаги, справа
NTA3510
Задние параллельные подъемные рычаги, справа
3N-4010HDA Задние параллельные подъемные рычаги, справа
Остерегайтесь попадания конечностей под рабочее орудие во
время наладки.
ВНИМАНИЕ
Реле на CTA4000 и CTA4000HD
Полностью поднимите сошники. Закрепите их, повернув клапан
Работа/Транспортировка
(FIELD/TRANS)
в
положение
Транпортировка. Ослабьте болты крепления реле и подвиньте его
вверх или вниз, пока гибкий переключатель реле не коснется верхней
части рычага нижней рамы сошника (выключатель выгнут вверх).
Настройте реле таким образом, чтобы в поднятом положении сеялки
выключатель отключал подачу семенного материала.
Реле на NTA3010 и NTA3510
Опустите орудие на высоту, на которой должен начаться высев (обычно
непосредственно над поверхностью). Заглушите трактор и выньте
ключ из замка зажигания. Зафиксируйте раму на этой высоте с
помощью подставок или домкратов. Ослабьте болты крепления рамки
реле и опустите или поднимите реле так, чтобы гибкий выключатель
чуть заходил за точку, в которой должен прекратиться высев (гибкий
выключатель не должен ничего касаться).
Реле на 3N-4010HDA
Опустите орудие на высоту, на которой должен прекратиться высев
(обычно непосредственно над поверхностью). Заглушите трактор и
выньте ключ из замка зажигания. Зафиксируйте раму на этой высоте с
помощью подставок или домкратов. Ослабьте болты крепления рамки
реле и опустите или поднимите реле так, чтобы гибкий выключатель
слегка касался нижней части заднего параллельного подъемного
рычага сзади. Отрегулируйте выключатель так, чтобы на этой высоте
реле было включено и материал не подавался.
Рис. 73
Реле на модели NTA
Примечание: У реле есть три
выхода
(черный,
красный
и
зеленый).
Для
правильной
работы
необходимо
их
соответственно подключить.
Черная
жила
кабеля
подключается к черному выходу.
Красная жила кабеля должна
подключаться
к
выходу,
указанному в таблице для Вашей
модели.
Модель
сеялки
Красная жила к
выходу…
CTA4000
Красного цвета
CTA4000HD
Красного цвета
NTA3010
Зеленого цвета
NTA3510
Зеленого цвета
3N-4010HDA
Красного цвета
