Страница 40
Калибровочная рукоять
Калибровочная рукоять находится на левой части тележки и служит
для проворачивания высевающих аппаратов вручную (высевающие
аппараты вращаются самостоятельно только при движении тележки и
включенной подаче материала).
ВАЖНО !
Вращайте калибровочную рукоять только против часовой стрелки,
как показано на рис. 30. Вращение по часовой стрелке может
привести к повреждению привода высевающих аппаратов.
Калибровочная рукоять применяется в двух случаях:
•
Для калибровки высевающего аппарата, и
•
Для очистки камеры высевающей катушки.
Установка калибровочной рукояти
См. рис. 29 и рис. 30
1. Удалите фиксаторный штифт (1), который находится за внешней
скобой крепления рукоятки
2. Потянув за рукоятку (2), извлеките ее из отверстия ТОЛЬКО
внутренней скобы (3) и наденьте конец калибровочной рукояти на
внешний конец промежуточного вала высевающего аппарата (4).
Поставьте фиксаторный штифт на место для того, чтобы он не
потерялся.

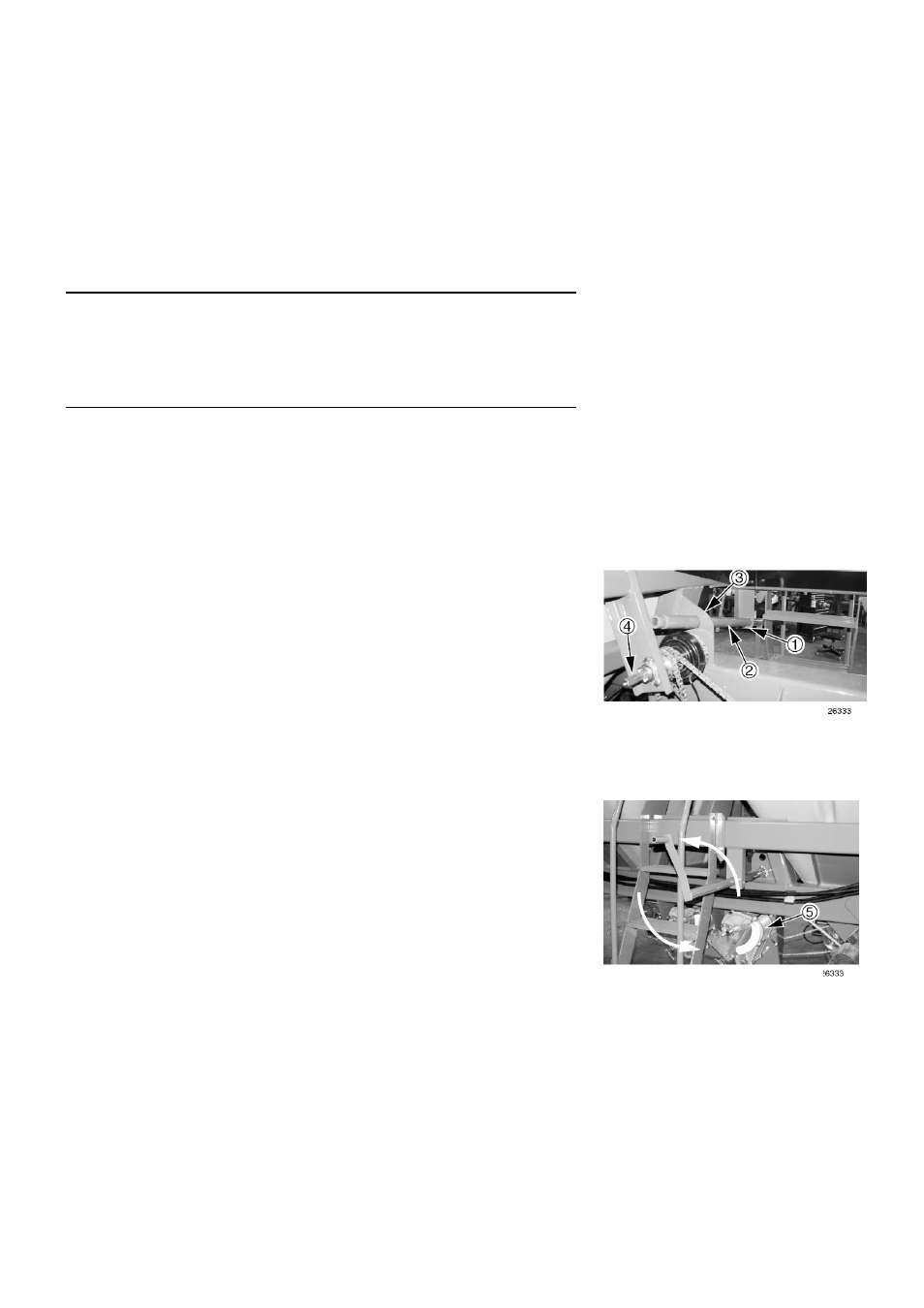

Рис. 29
Хранение калибровочной
рукояти
Работа калибровочной рукояти
См. рис. 30
Вращайте рукоятку против часовой стрелки для имитации работы
высевающего аппарата при высеве.
См. дополнительные рекоммендации в разделах:
«Калибровка высевающих аппаратов», Инструкции по нормам
высева
«Разгрузка тележки» на стр. 47, и
«Хранение» на стр. 54
Рукоятку можно вращать с любой необходимой скоростью. При
скорости
тележки
относительно
поверхности
в
10
км/ч
промежуточный вал вращается со скоростью 150 об/мин (2,5 об/с)
Для разгрузки, убедитесь, что вариаторы приводов (5) выставлены:
•
на «10» если передаточные шестерни конечной передачи находятся в
режиме Низкой плотности (High Range), или
•
на «80» если передаточные шестерни конечной передачи находятся в
режиме Высокой плотности (Low Range)
Для настройки вариаторного привода и привода конечной передачи
См. «Наладка Высевающих Аппаратов» на стр. 55
Рис. 30
Направление вращения
калибровочной рукояти
Примечание: Если вариаторы приводов выставлены на «0»,
вращение рукоятки не очистит высевающие аппараты от семян
