Подключение семенных труб
Выходы для подключения семенных трубопроводов на модели
ADC2350 расположены в задней части тележки; трубопроводы
крепятся к ним с помощью хомутов. Выходы на модели ADC2350B (см.
стр. 26) находятся в передней части тележки и представляют собой
соединительные муфты.
См. рис. 12 и рис. 13
Подключите трубопроводы подачи семян в распределительные башни
сеялки к соответствующим выходам высевающих аппаратов, начиная
от левого к правому.
Не подключайте трубопроводы к выходам, на которых установлены
заглушки (1); в этом месте на валу высевающего аппарата вместо
высевающей катушки установлена дистанционная втулка.
Поверните хомуты на крайних выходах высевающего аппарата так,
чтобы головки расширительных винтов не мешали открываться
дверцам лотков.
Оставьте достаточно попуска для того, чтобы длина шлангов позволяла
свободно поднять, опустить, сложить и разложить орудие.

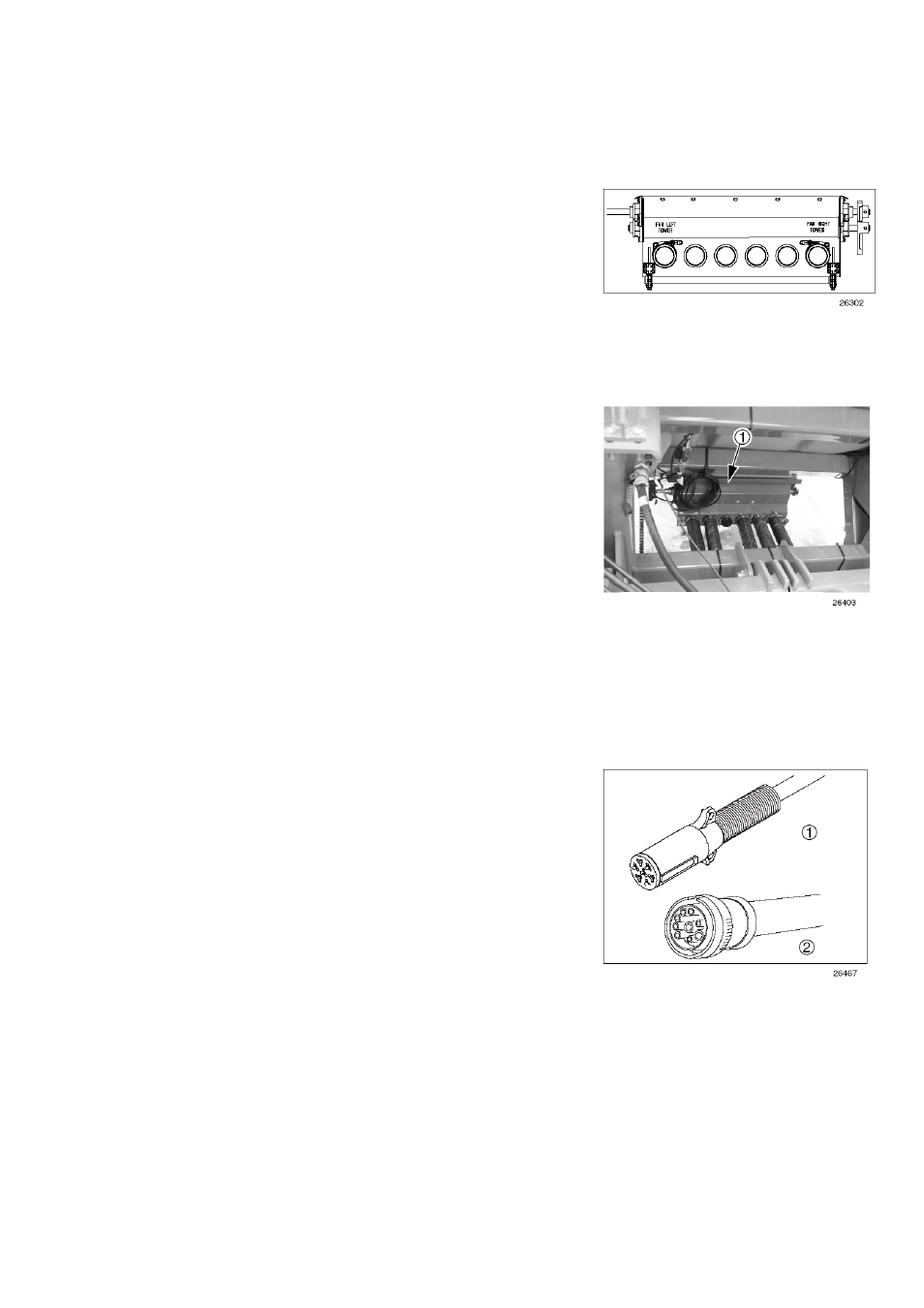

Рис. 12
ADC2350: выходы для
подключения семенных
трубопроводов
Рис. 13
ADC2350: семенные
трубопроводы
подключены
Рис. 14
Подсветка тележки и
разъем монитора
На модели ADC2350 имеются разъемы для подключения как спереди,
так и сзади.
На модели ADC2350B разъемы установлены только спереди.
Электрические соединения
Передние Электрические соединения
См. рис. 14
Перед соединением электросети убедитесь, что двигатель трактора
выключен и электропитание рабочего орудия отключено.
1. Вставьте кабель подсветки тележки (1) в соответствующий разъем
трактора. Этот кабель подходит также к задней части тележки для
подключения сеялки.
2. Подключите кабель контрольного монитора (2) к разъему трактора.
Этот кабель также подходит и к задней части тележки.
3. Убедитесь, что кабели закреплены и исключите возможность их
попадания в движущиеся части сцепки.
