Страница 42
Работа со шнеком
В этом разделе описываются только основные операции со шнеком.
Для более детальной информации см.
«Разгрузка тележки» на стр. 47 и
«Загрузка материала» на стр. 44.
Если шнек в данный момент не используется, пристегните его к раме и
закрепите шарнирные рычаги.
ВАЖНО !
Во избежание повреждения шнека при движении тележки,
закреляйте не только шарнирные рычаги, но и пристегивайте шнек
к раме.
Устанавливая шнек, берегитесь надземных линий электропередач.
При контакте с линиями электропередач шнек может передавать
электрическое напряжение на металлические части тележки,
пневматической сеялки и рамы трактора. Прикосновение к любой
металлической части может замкнуть цепь на землю и привести
к тяжкому увечью или смерти. При очень высоком напряжении,
электроудар
может
произойти
и
без
непосредственного
контакта
ОПАСНО
Развертывание шнека
Задняя (загрузочная) часть шнека имеет рукоятки. Когда шнек пуст,
эта часть шнека тяжелее, чем передняя. Начинайте отстегивать шнек с
этого конца.
См. рис. 33
1. Сожмите запорный рычаг (7). Потяните за предохранительный
рычаг хомута (1) и освободите хомут от скобы. Освободите трубу шнека,
подняв скобу (8), и рычаг хомута.
См. рис. 32 и рис. 34
2. С помощью рычагов оттяните оба фиксатора шарнирного
кронштейна (2), (3) и удерживайте их в оттянутом положении.
См. рис. 32
3. Возьмитесь за рукоятку возле загрузочного конца шнека.
4. Откройте задний предохранительный хомут (4).
5. Снимите шнек с тележки и поставьте входной его конец на землю.

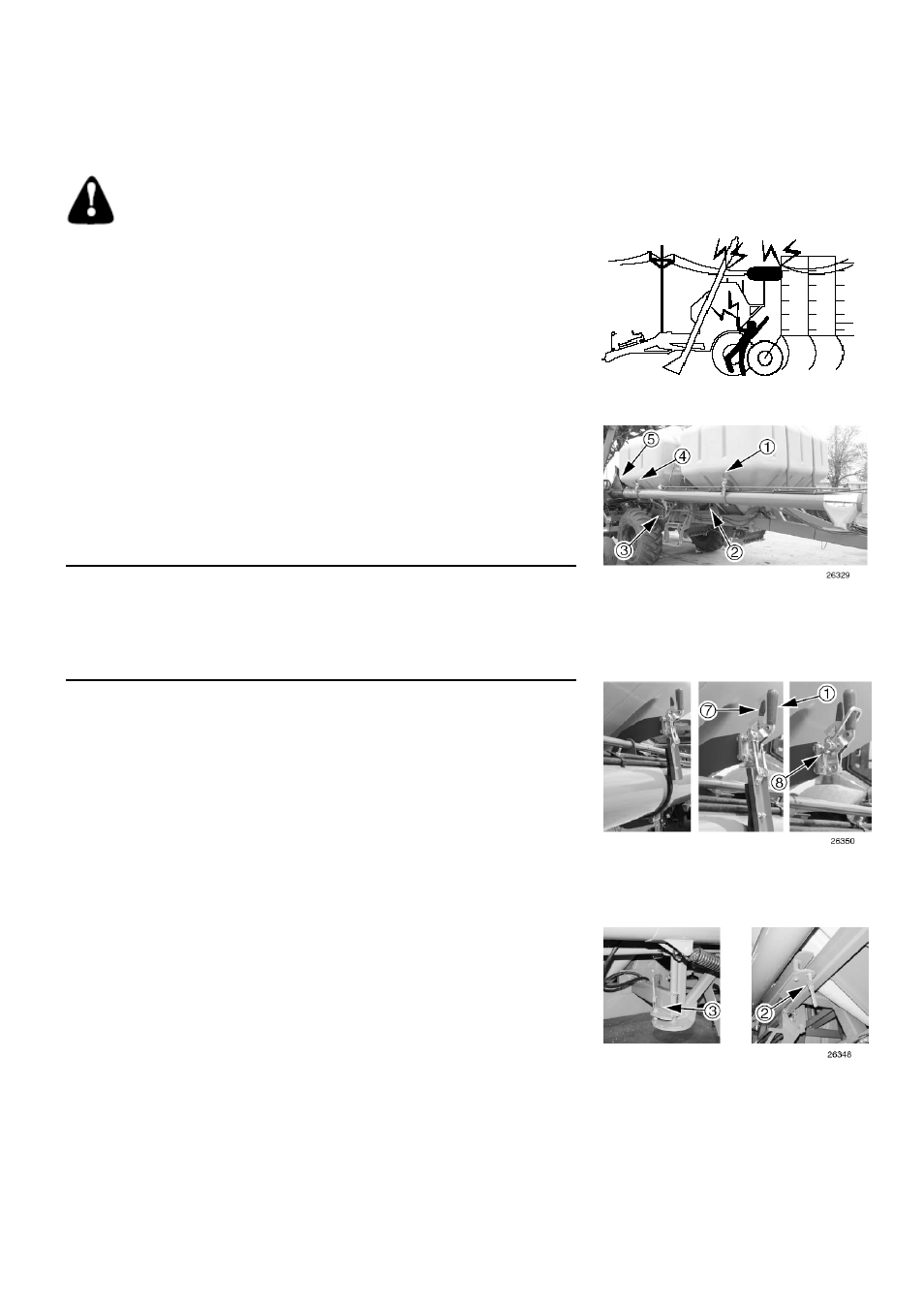

Рис. 32
Транспортное крепление
шнека
Рис. 33
Хомут закрыт, открыт,
свободен
Рис. 34
Фиксаторы шарнирных
рычагов
