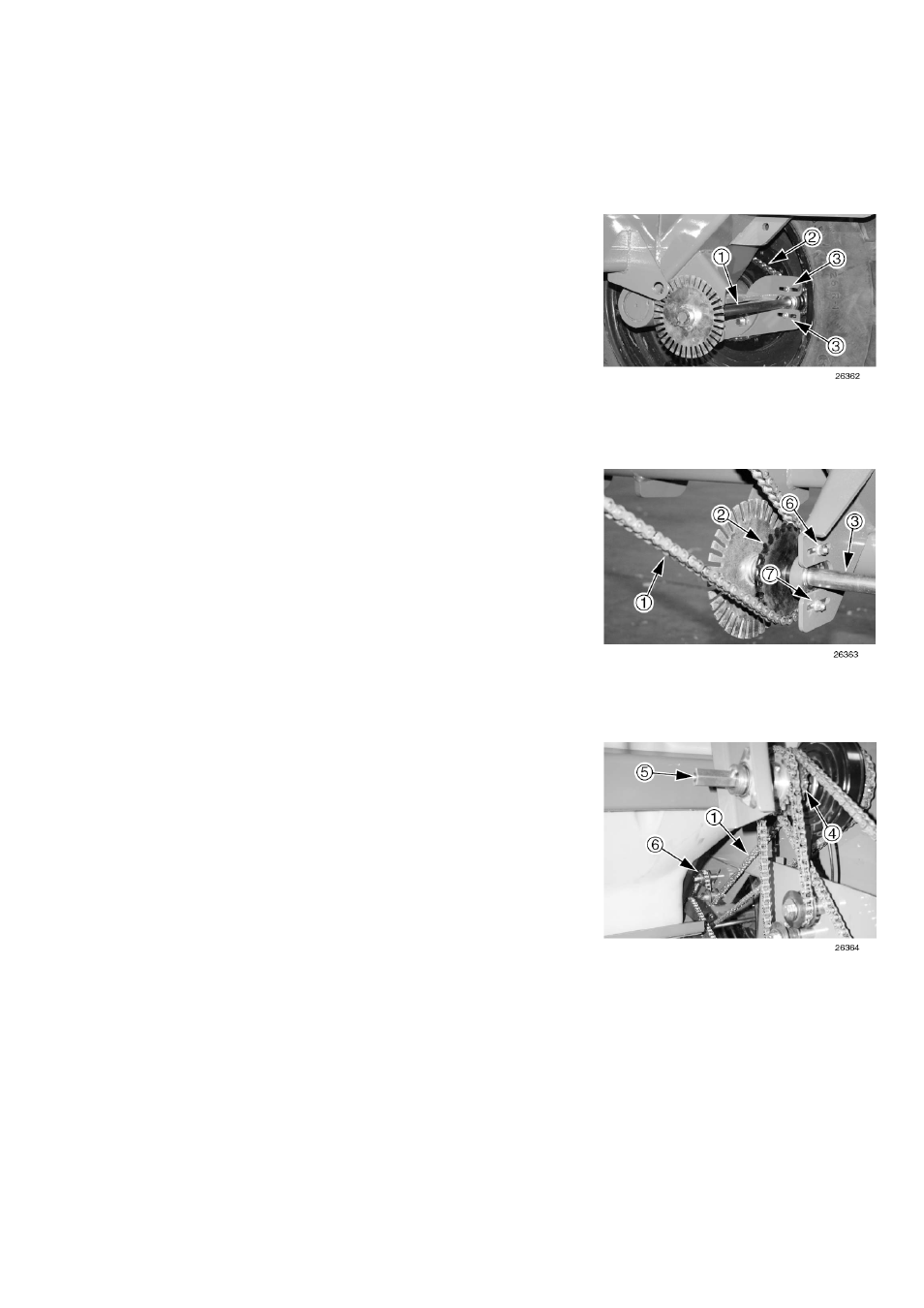

См. рис. 76
Эта цепь соединяет звездочку втулки заднего левого колеса со
звездочкой основного приводного вала (1).
Проверьте натяжение цепи (2). Провисание цепи должно составлять 3
мм. Для корректировки провисания, ослабьте болты (3), крепящие
подшипник главного вала и сдвиньте вал в нужную сторону. Затяните
болты.
Цепь втулки
Примечание: Если натяжение цепи втулки было изменено,
проверьте натяжение цепи, соединяющей главный приводной вал
и вал муфты (см. следующий раздел).
См. рис. 77 и рис. 78
Эта цепь (1) соединяет ведущую звездочку (2) главного приводного
вала (3) с ведомой звездочкой промежуточного вала муфты (5) над
приводом высевающих аппаратов.
Убедитесь, что ведущая и ведомая звездочки находятся в одной
плоскости вращения и цепь не перекошена.
В противном случае
ослабьте болты крепления одной или обеих звездочек и выровняйте
их. Затяните болты.
Проверьте натяжение цепи. Нижняя часть должна иметь провисание
13 мм. Для того, чтобы натянуть цепь, ослабьте болты натяжителя (6) и
отрегулируйте натяжные ролики. Не регулируйте болты главного
приводного вала (7) (кроме случаев, когда необходимо выровнять
основной вал по отношению к шпинделю колеса, если цепь втулки
была существенно смещена).
Цепь муфты
Рис. 76
Цепь втулки
Рис. 77
Цепь сцепления (нижняя)
Рис. 78
Цепь сцепления (верхняя)
