Great Plains Manufacturing, Inc.
Приложение
39
10/30/2012
586-288М
Гидравлические соединения и
момент затяжки

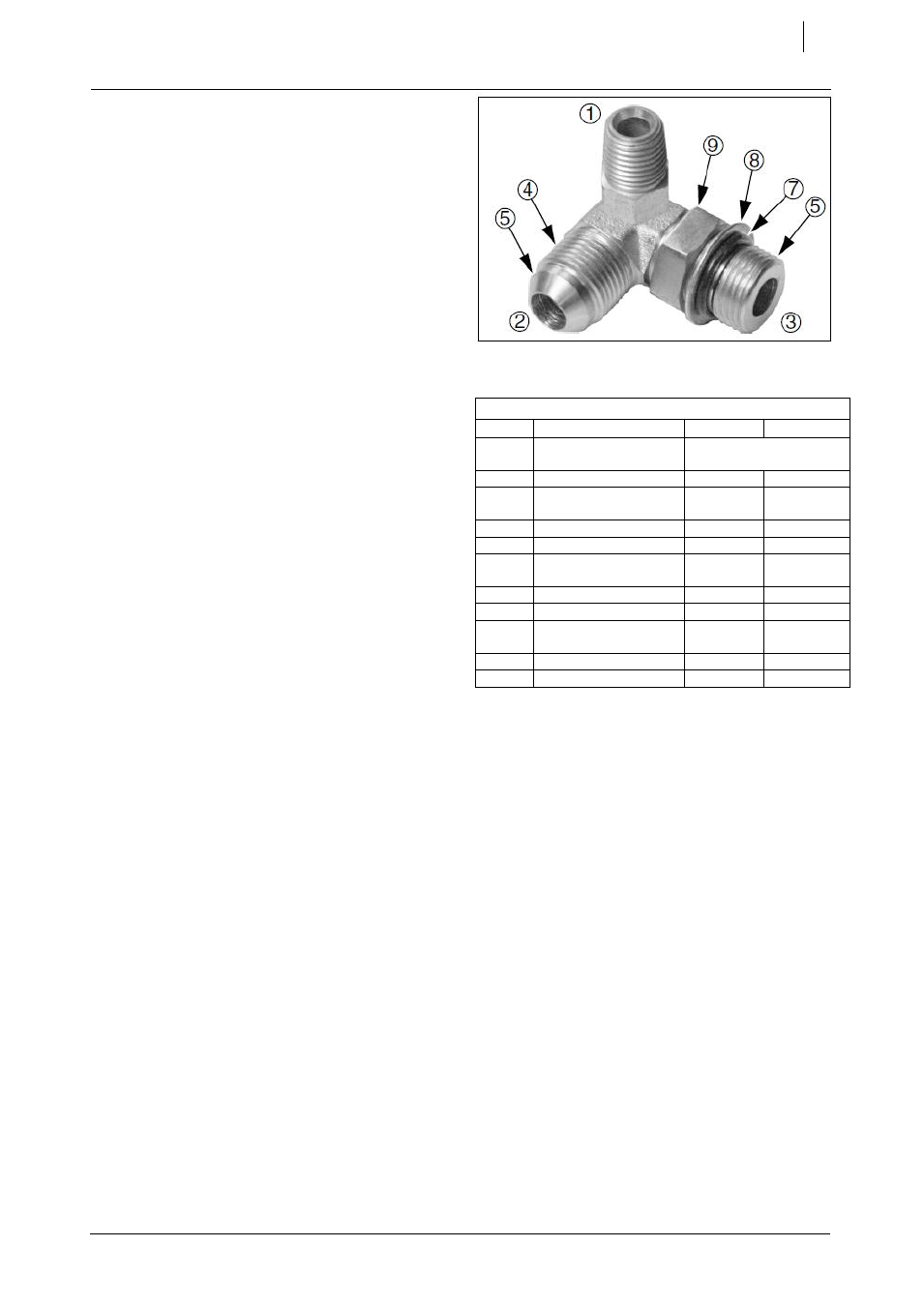

См. рисунок 37 (гипотетический фитинг)
Защитные колпачки должна оставаться на месте до
момента соединения.
NPT
– национальная трубная резьба (США)
Обратите внимание на коническую резьбу, нет
конуса/расширения и O-образного кольца.
Для гидравлических соединений нанесите
жидкий герметик для труб. Не используйте
изоляционную ленту, которая может засорить
фильтр и/или забить отверстия.
JIC
– объединенная промышленная конференция
(SAE J514)
Обратите внимание на прямую резьбу, и
конус 37° на фитингах "M" (или расширение
37° на фитингах "F").
На фитингах JIC не используйте уплотнения
(ленту или жидкость)
ORB
– соединение с О-образным кольцом (SAE J514)
Обратите внимание на прямую резьбу и
O-образное кольцо из эластомера .
Перед монтажом для предотвращения
стирания при затяжке смазать О-образное
кольцо чистым гидравлическим маслом. Не
использовать уплотнения (ленту или
жидкость) ORB-фитингах.
Если фитинг ORB нужно правильно ориентировать,
например, как изображенный на рисунке фитинг,
необходимы также шайба и контргайка
("регулируемое резьбовое соединение"). Открутите
контргайку в направлении от шайбы назад. Ввинтите
фитинг, чтобы O-образное кольцо соприкоснулось с
контактной поверхностью. Отверните фитинг до нужного
его положения. Затяните контргайку с указанным
моментом.
Рисунок 37
Идентификация гидравлических соединений
Моменты затяжки фитингов
Размер Фитинг
Н-м
Фут-фунт
-4
V
4
-18 NPT
1.5-3.0 оборота после
затяжки вручную
-5
1
/
2
-20 JIC
19-20
14-15
-5
1
/
2
-20 ORB с
контргайкой
12-16
9-12
-5
1
/
2
-20 ORB прямой
19-26
14-19
-6
5
/
16
-18 JIC
24-27
18-20
-6
5
/
16
-18 ORB с
контргайкой
16-22
12-16
-6
5
/
16
-18 ORB прямой
24-33
18-24
-8
3
/
4
-16 JIC
37-53
27-39
-8
3
/
4
-16 ORB с
контргайкой
27-41
20-30
-8
3
/
4
-16 ORB прямой
37-58
27-43
