26 1200-4000TM
Great Plains Manufacturing, Inc.
586-288М
2012-10-30
Сборка комплекта грузов (опция)

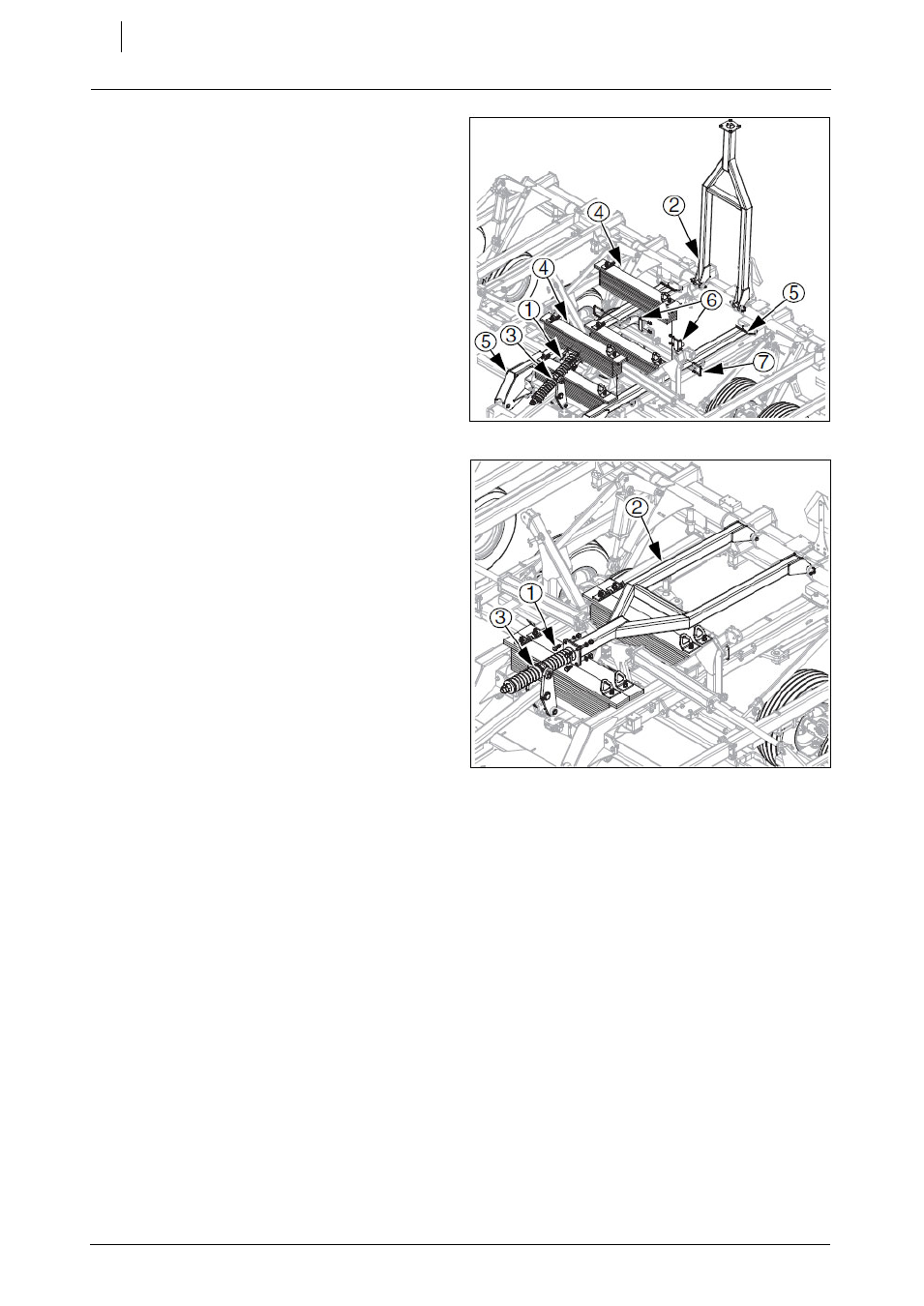

См. рисунок 26
Внимание: Опустите машину, чтобы колтеры стояли на
земле, из системы выравнивания было сброшено
давление. Не добавляйте грузы на 1800TM, кроме
случаев, когда снято заднее оснащение, так как это
приведет к превышению нагрузки на шины и может
привести к тяжелым повреждениям машины.
Примечание: На моделях 3500-4000 необходимо
устанавливать все 4 комплекта грузов в
заднем положении позади стопоров боковых
секций. На остальных моделях можно
использовать до 4 комплектов грузов в
указанном положении.
52. Начните с удаления болтов (3/4 x 2 8 класса) с
блока уровневого бруса.
53. Поверните уровневый брус вверх так, чтобы было
место для установки на место комплектов грузов
(750 фунтов).
54. Поверните блок пружины уровневого бруса
вперед.
55. Осторожно опустите комплекты грузов (750
фунтов) на центральные кронштейны рамы , два
на переднюю сторону цилиндров складывания и два
на заднюю.
56. Задние грузы сместите вперед настолько, насколько
возможно, и установите стопоры грузов внутри
кронштейна как можно ближе к грузам (правые
грузы), зафиксируйте u-образным болтом (1/2 x 4
1/32 x 5 ¼), стопорными шайбами (1/2 дюйма) и
гайками (1/2 дюйма).
57. Затяните u-болты с моментом 85 футо-фунтов.
См. рисунок 27
58. Поверните уровневый брус и блок пружины
уровневого бруса , чтобы совместить отверстия в
пластинах.
59. Установите болты (3/4 x 2 8 класса), зафиксируйте
стопорными шайбами (3/4 дюйма) и гайками (3/4
дюйма).
60. Затяните болты (3/4 x 2 8 класса) с моментом 375
футо-фунтов, чтобы они не раскрутились и не стали
причиной повреждения машины.
Рисунок 26
Комплект грузов
Рисунок 27
Уровневый брус
