Гидравлическое давление прижима 4000
См. рисунок 24
Примечание: Эта настройка - для трактора с
гидравлической системой с закрытым
центром или с компенсацией по давлению.
Гидравлика с открытым центром не
поддерживается. Отрегулируйте клапан
давления прижима, как показано на наклейке
(расположенной на передней части левого
кронштейна).
См. рисунок 25
44. Закройте задний клапан (по часовой стрелке);
откройте на 1 оборот.
45. На тракторе отрегулируйте клапан регулирования
потока на низкие значения объема потока
46. Включите гидравлику оборудования (постоянный
поток).
47. Отрегулируйте передние клапаны и , чтобы
получить на каждом 1200 фунтов/кв.дюйм.
48. Отрегулируйте задний клапан на 1100
фунтов/кв.дюйм; запорный клапан.
49. Отрегулируйте передние клапаны до нужного
давления прижима 300-800 фунтов/кв.дюйм во
внутренних боковых секциях – левый клапан и
200-500 фунтов/кв.дюйм в наружных секциях –
правый клапан .
50. Если боковые секции при работе находятся слишком
высоко, увеличьте давление. Если центр находится
слишком высоко, уменьшите давление.
51. Давление не должно выходить за предел 1000
фунтов/кв.дюйм.
Обратите внимание: Если машина работает с ножами в
положении под углом, обычно не нужно
прикладывать давление прижима на боковые
секции. Только в очень твердом грунте
понадобится давление прижима на боковые
секции.
Внимание: Если работа производится без давления
прижима, система складывания должна быть
в плавающем положении. Если работы
производить не в плавающем положении или
не с активным давлением прижима, это
приведет к повреждению системы
складывания. См. Инструкцию по
эксплуатации трактора, чтобы при
необходимости установить систему в
плавающее положение.
Внимание: Эта машина сконструирована с постоянным
гидравлическим потоком на цилиндры
складывания боковых секций во время
работы в поле. Она должна использоваться
только на тракторах с гидросистемой с
закрытым центром.

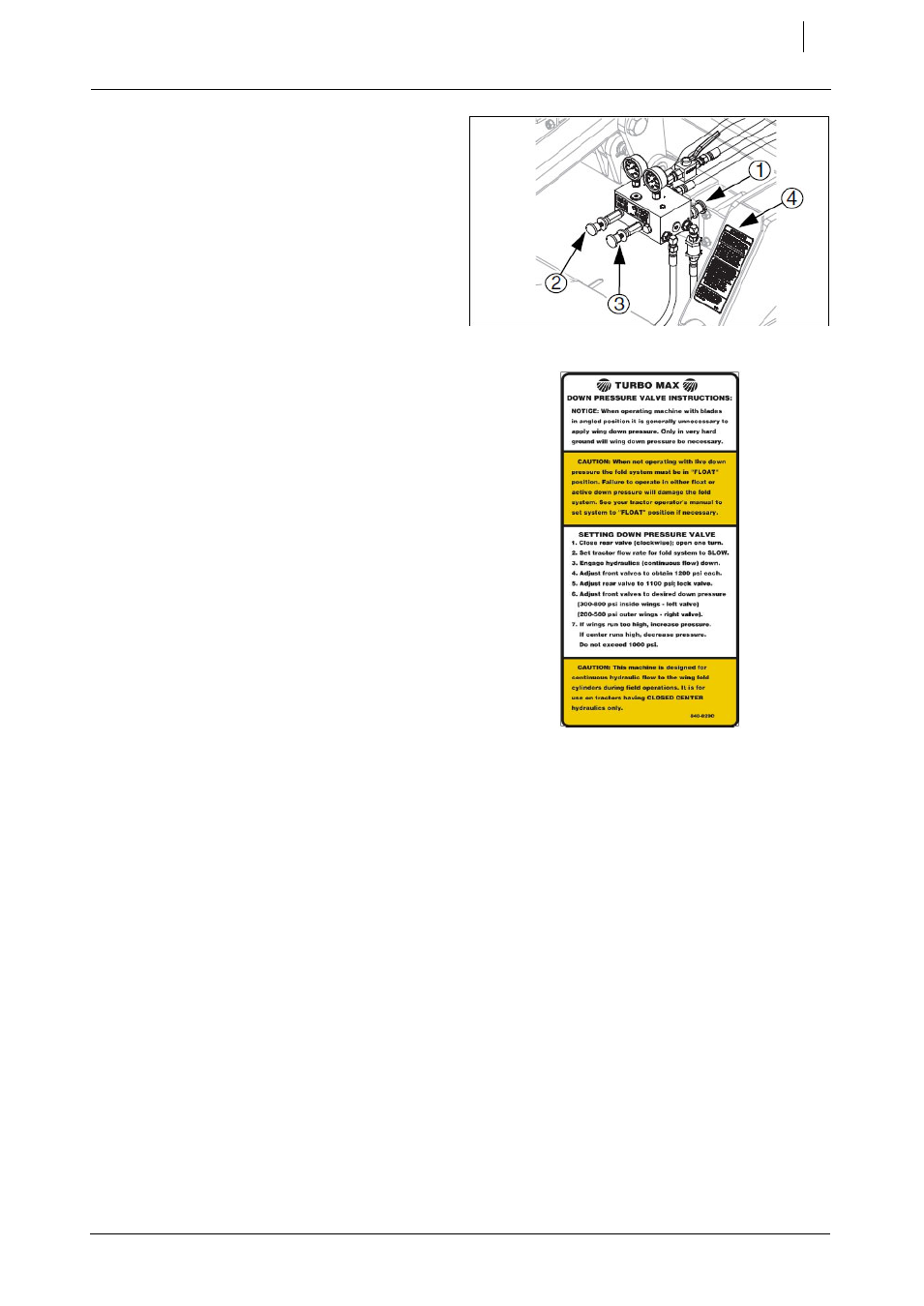

Рисунок 24
Давление прижима 4000
TURBO MAX
ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ КЛАПАНА ДАВЛЕНИЯ ПРИЖИМА:
ОБРАТИТЕ ВНИМАНИЕ: Обратите внимание: Если машина работает с
ножами в положении под углом, обычно не нужно прикладывать
давление прижима на боковые секции. Только в очень твердом грунте
понадобится давление прижима на боковые секции.
ВНИМАНИЕ: Если работа производится без давления прижима,
система складывания должна быть в плавающем положении. Если
работы производить не в плавающем положении или не с активным
давлением прижима, это приведет к повреждению системы
складывания. См. Инструкцию по эксплуатации трактора, чтобы при
необходимости установить систему в плавающее положение
НАСТРОЙКИ КЛАПАНА ДАВЛЕНИЯ ПРИЖИМА
1. Закройте задний клапан (по часовой стрелке); откройте на 1
оборот.
2. На тракторе отрегулируйте клапан регулирования потока на
низкие значения объема потока
3.
Включите гидравлику оборудования (постоянный поток).
4. Отрегулируйте передние клапаны, чтобы получить на каждом
1200 фунтов/кв.дюйм.
5. Отрегулируйте задний клапан на 1100 фунтов/кв.дюйм;
запорный клапан.
6. Отрегулировать передние клапаны до нужного давления
прижима (300-800 фунтов/кв.дюйм во внутренних боковых
секциях – левый клапан) (200-500 фунтов/кв.дюйм в
наружных секциях – правый клапан).
7. Если боковые секции при работе находятся слишком высоко,
увеличьте давление. Если центр находится слишком высоко,
уменьшите давление. Давление не должно выходить за
предел 1000 фунтов/кв.дюйм.
ВНИМАНИЕ: Эта машина сконструирована с постоянным
гидравлическим потоком на цилиндры складывания боковых секций во
время работы в поле. Она должна использоваться на тракторах с
гидросистемой с закрытым центром.
Рисунок 25
Наклейка «Давление прижима» 4000
