Транспортные замки
См. рисунок 8
4. После подсоединения цилиндров полностью
поднимите машину. Если транспортные замки
установлены на цилиндрах , удалите их.
5. Храните транспортные замки в отверстии
подъемного механизма .
Примечание: Всегда используйте транспортные замки и
штифты для фиксации сложенных боковых
секций во время транспортировки.
Складывание боковых секций
См. рисунок 9
6. Если установлены блокировочные штифты боковых
секций , удалить штифты из блокировочных
проушин .
7. Вставить штифт в трубку для хранения на
блокировке секции.
Примечание: Запорный клапан секции расположен на
центральном брусе рядом с клапаном
регулировки глубины (Модели 1800-3000) или
на байпасном клапане / клапане давления
прижима (Модели 3500-4000) для
предотвращения движения боковых секций при
транспортировке и техническом обслуживании.
Клапан показан с ручкой в открытом
положении. Чтобы закрыть запорный клапан ,
поверните ручку на 90 градусов для
предотвращения раскладывания боковых
секций.
8.
Когда транспортные замки, блокировочные штифты
секций сняты и клапан складывания боковых секций в
открытом положении (как показано), раскладите
боковые секции.
Примечание: Убедитесь, что во время раскладывания под
секциями нет людей. Проверьте на утечки и
убедитесь, что шланги не защемлены в
процессе раскладывания.
9. Когда машина разложена, поднимите и опустите ее
несколько раз, чтобы выпустить воздух из системы
подъема. Снова проверьте герметичность, при
необходимости затяните.

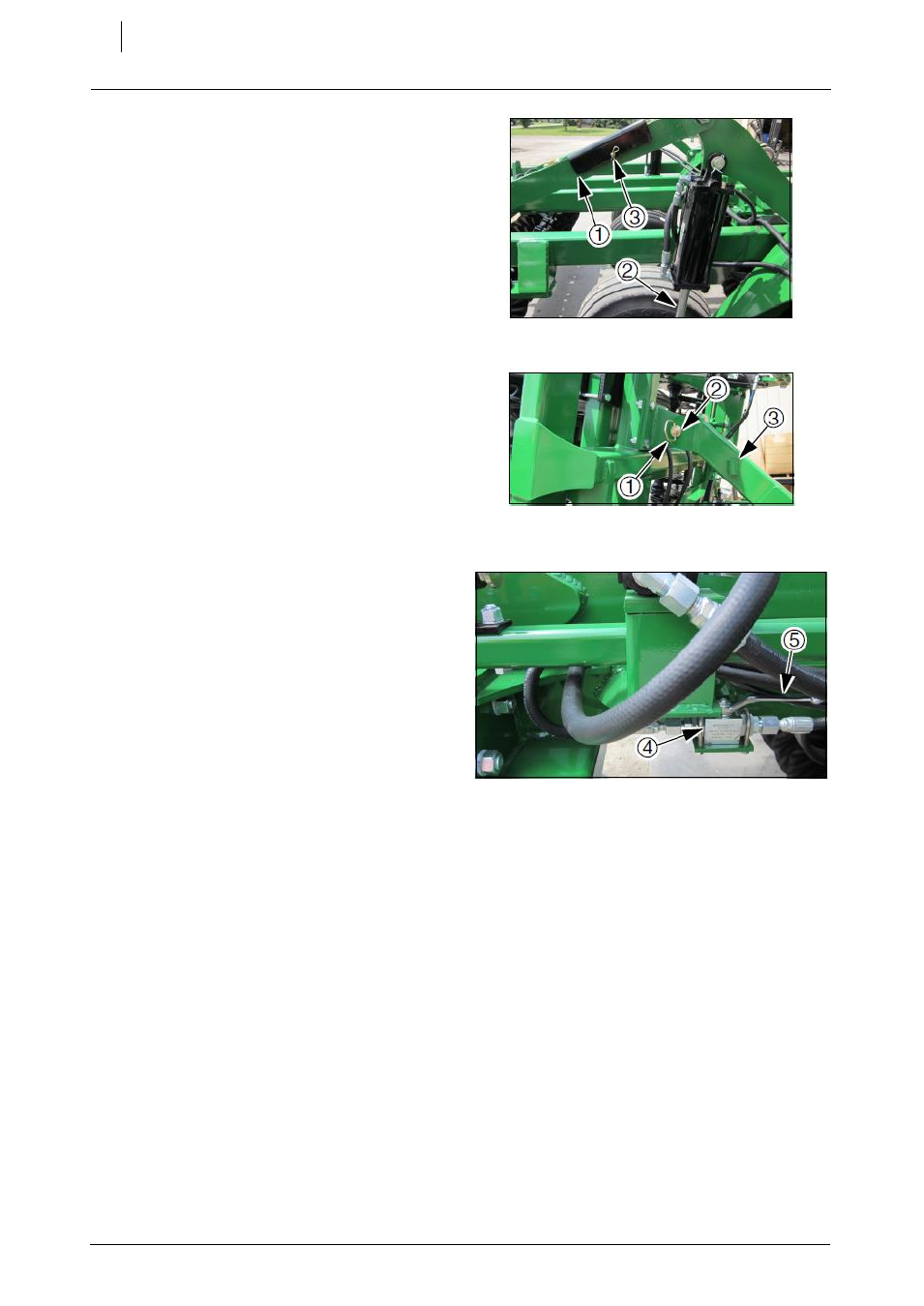

Рисунок 8
Транспортные замки
Рисунок 9
Штифты для фиксации сложенных боковых
секций
Рисунок 10
Запорный клапан боковых секций
