Внимание – Инструкция по эксплуатации Great Plains 4000TM Operator Manual
Страница 21
Great Plains Manufacturing, Inc.
Подготовка и натсройки
17
10/30/2012
586-288М
Сцепка с тяговой серьгой
См. рисунок
7
Базовое прицепное устройство для этой конфигурации
должно быть в вертикальном положении (с выточкой на
нижней части). Так вес дышла опирается на базовое
прицепное устройство, а не на серьгу.
1.
Выберите по одной детали:
890-798C СЕРЬГА ПРИЦЕПНОГО
УСТРОЙСТВА
802-487C ВИНТ HHCS 3/4-10X6 GR8
803-367C ШЕСТИГРАННАЯ ГАЙКА ВЕРХНЕГО
ЗАМКА 3/4-10 PLT
2.
Квадратное плечо серьги
сверху, полностью
посадите серьгу в вертикальное прицепное
устройство
Вставте болт класса 8
снизу.
Зафиксируйте стопорной гайкой
.
Опасность при расцеплении прицепного
устройства:
Установите основную часть прицепного
устройства и соберите деталь серьги, как
указано. Неправильная установка или сборка
может приводить к утрате болта серьги, что
приведет к расцеплению прицепного устройства.
Результатом может стать серьезна авария на
дороге или тяжелые повреждения машины.
Прицепное устройство категории III
Базовое прицепное устройство для этой конфигурации
нужно перевернуть (с выточкой в верхней части).
Установите V-образный блок
, чтобы штырь сцепной
серьги имел некоторую вертикальную подвижность.
Всегда используйте как минимум один амортизатор
.
1. Выберите по одной детали:
PPI-302V ВЕРХНЯЯ ПЛСТИНА - CAT III
PPI-203VR V-ОБРАЗНЫЙ БЛОК
802-383C ВИНТ HHCS 3/4-10X3 GR5
и по две детали:
PPI-205H АМОРТИЗАТОР
2. Вставте амортизаторы
внутрь выточки
прицепного устройства, сразу перед
вертикальным отверстием для болта.
Расположите V-образный блок
перед
амортизатором и проверьте размер отверстия
для крепления штифтом. При необходимости
удалите амортизатор.
3. Добавьте верхнюю пластину
. Зафиксируйте
снизу болтом класса 5
.

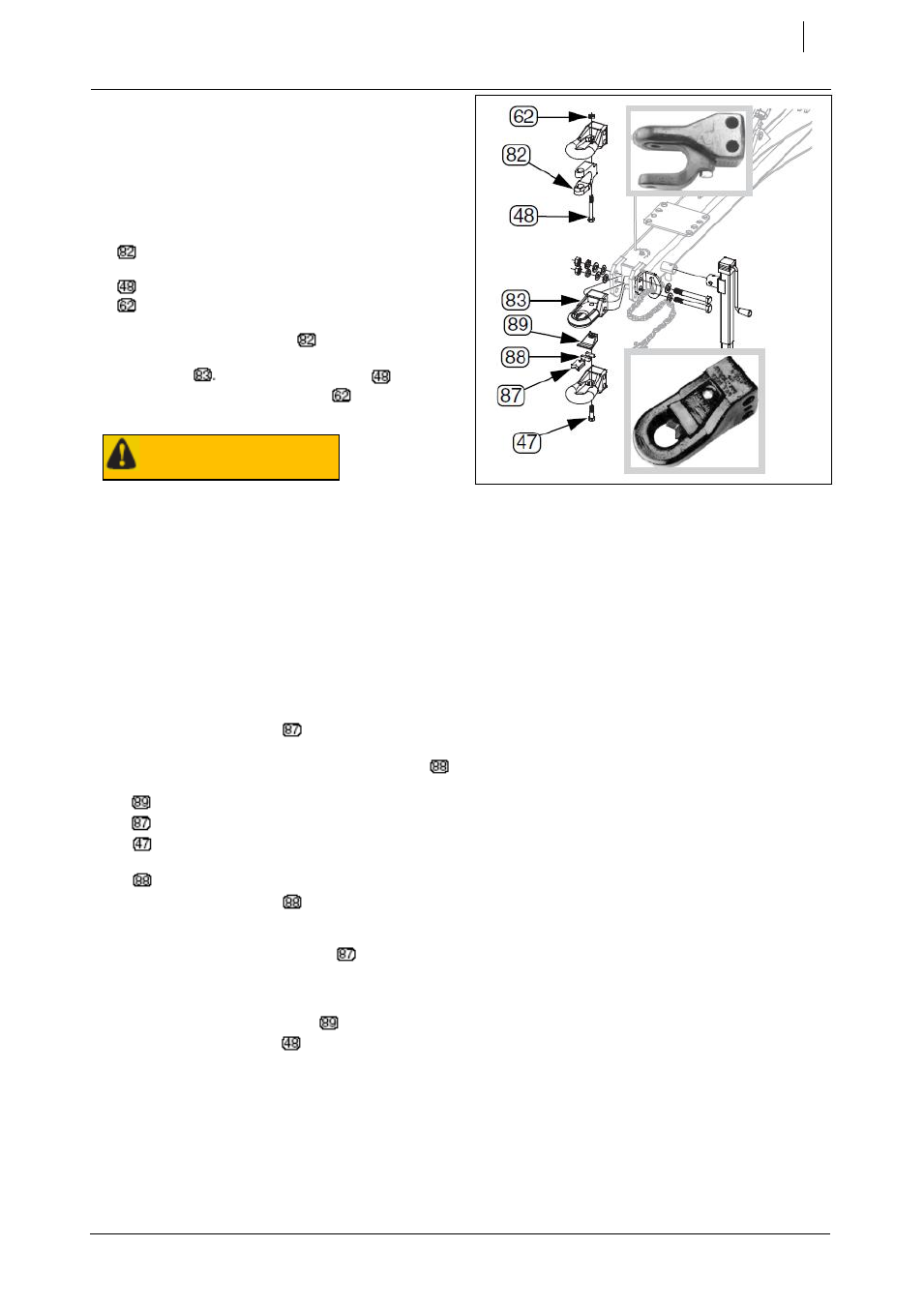

Рисунок 7
Конфигурация сцепного устройства
ВНИМАНИЕ
