Вспомогательная система складывания
боковых секций 3500TM
См. рисунок 20
Примечание: Боковые секции необходимо складывать
при монтаже и наладке системы складывания
боковых секций для предотвращения
повреждения датчика и скоб. Машина
поставляется с установленными рычагами
датчика слева и справа .Когда
устанавливается скоба датчика приближения
 , регулировка имеет большое значение. См.
Руководство по надлежащему монтажу перед
поставкой.
30. Отрегулируйте скобу датчика приближения  на
расстояние 1" (2,5 см) от задней стороны плиты до
кромки скобы, как показано. Затяните гайки на
u-образных болтах  с моментом 76 футо-фунтов.
31. Открутите гайки  (одна впереди и одна сзади на
скобе датчика ) и отрегулируйте датчик  на
расстоянии 1/8" - 1/4" (32-63 мм) от скобы, как
показано.
32. Снова затяните гайки  и зафиксируйте датчик .
Примечание: Чтобы вспомогательная система
складывания работала, необходимо
подключить электрические соединения к
трактору. Система складывания позволяет
оператору работать с очень низким давлением
прижима на боковых секциях, но иметь
достаточное давление на боковых секциях для
раскладывания машины после
транспортировки на поле.

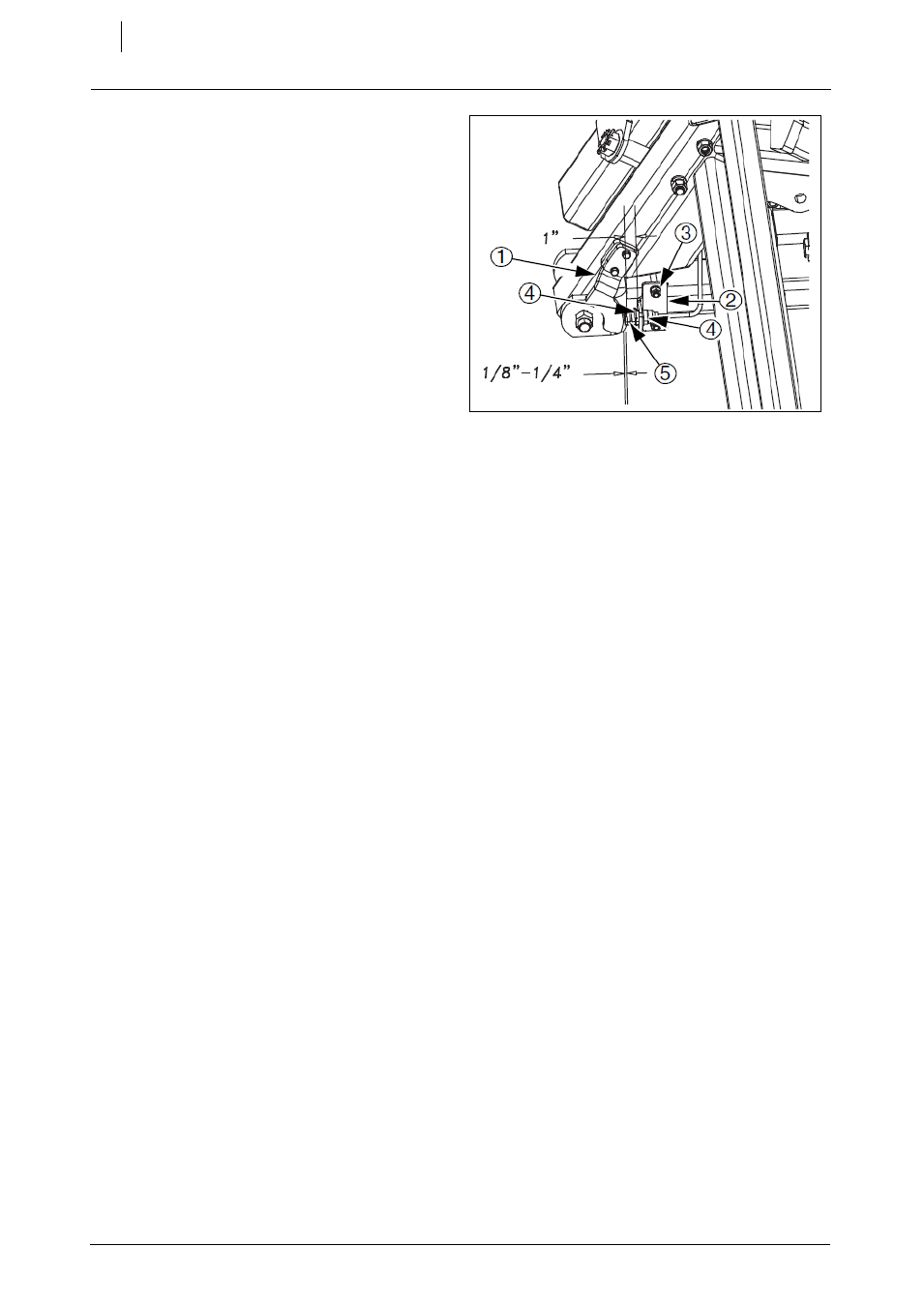

Рисунок 20
Вспомогательная система складывания
боковых секций
Если система по какой-то причине выйдет из строя,
машину можно разложить, но оператору может
понадобиться закрыть клапан давления прижима,
соответственно увеличив давление раскладывания на
боковые секции. Возможно, оператору придется
восстановить исходное давление для работы в поле.
