Предварительное выравнивание машины
Примечание: Предварительное выравнивание
выполняется на ровной поверхности.
Выравнивание передней и задней частей
См. рисунок 11
10. Опустить машину так, чтобы передние батареи
колтеров находились на 3-5 см выше земли.
Отверните контргайку при помощи ключа для
винтовой стяжки (хранится сзади на прицепном
устройстве). Отрегулируйте винтовую стяжку в
передней части машины, чтобы выровнять машину в
направлении от переда к заду. (Укоротите стяжку,
чтобы передняя часть опустилась, удлините, чтобы
она поднялась).
Когда передние батареи колтеров на такой же высоте
над землей, что и задние батареи колтеров, затяните
контргайку .
Регулировка пружины уровневого бруса
См. рисунок 12
12. Для регулировки блока пружины уровневого бруса
до предварительно заданного положения 26 5/8"
(67,6 см), отверните контргайку
(
1 ½) ключом для
винтовой стяжки (хранится сзади на прицепном
устройстве).
13. Отрегулируйте гайку (1 ½), чтобы добиться размера
26 5/8" (67,6 см) между задней стороной пружинной
направляющей и передней стороной пластины
стержня пружины уровневого бруса .
14. Затяните контргайку (1 ½), чтобы зафиксировать
пружину.
Регулировка боковых секций
См. рисунок 13
15. Когда машина выровнена в переднезаднем
направлении, может потребоваться выравнивание
боковых секций. Начните с разкладывания боковых
секций. Опустите цилиндры подъема вниз, чтобы
батареи колтеров были над землей на уровне 3-5 см,
как в центре, так и на боковых секциях.
16. Установите боковые секции в соответствие с
глубиной центральной. Начните с того, что ослабьте
контргайку ключом для винтовой стяжки (хранится
сзади на прицепном устройстве). Для настройки
поворачивайте винтовую стяжку . (Укоротите
винтовую стяжку для уменьшения глубины, удлините
для увеличения глубины), предварительные
настройки винтовой стяжки
см. рисунок 14
или
рисунок 15
.

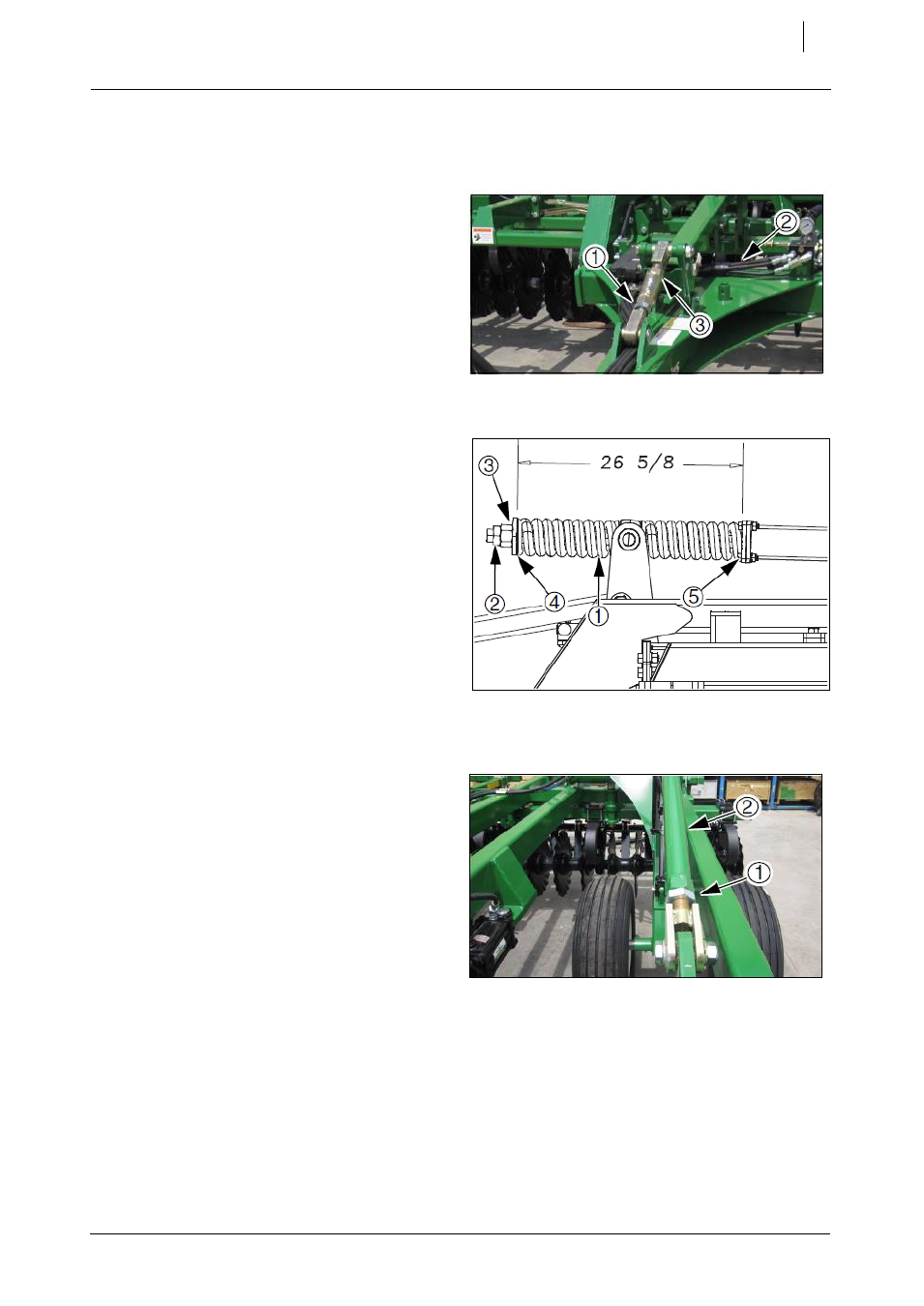

Рисунок 11
Прицепное устройство,
регулировка винтовой стяжки
Рисунок 12
Пружина уровневого бруса
Рисунок 13
Регулировка боковых секций
