Great Plains Manufacturing, Inc. Подготовка и натсройки 23
10/30/2012 586-288М
Гидравлическое давление прижима
1800-3000
См. рисунок 21
Примечание: Эта настройка - для трактора с
гидравлической системой с закрытым центром
или с компенсацией по давлению. Гидравлика с
открытым центром не поддерживается.
Отрегулируйте клапан давления прижима, как
показано на наклейке (расположенной на
передней части левого кронштейна). См.
рисунок 21а
33. Отрегулируйте байпасный/редукционный клапан,
вращая ручку  по часовой стрелке до упора внутрь,
а потом выкрутить ее назад на 1 полный оборот.
34. На тракторе отрегулируйте клапан регулирования
потока на низкие значения объема потока.
Примечание: Чем выше скорость потока через систему,
тем больше вероятность перегрева масла,
преждевременного износа или повреждения
трактора.
35. Заблокируйте рычаг гидравлики складывания, чтобы
был постоянным поток масла по линии вниз.
36. Отрегулируйте байпасный/редукционный клапан
ручкой  на орудии так, чтобы датчик давления
показывал 1200 фунтов/кв.дюйм. Нельзя выходить
за пределы 1400 фунтов/кв.дюйм.
37. Наблюдая за датчиком давления, медленно
открывайте ручку клапана , пока датчик не покажет
1100 фунтов/кв.дюйм. Давление может
подниматься, а потом падать, когда ручка открыта.
Если давление на этом этапе выходит за пределы
1400 фунтов/кв.дюйм, поток трактора слишком
высокий, нужно уменьшить поток трактора. Ручка
запорного клапана  в положении 1100
фунтов/кв.дюйм.
38. Окончательно отрегулируйте клапан  до нужной
настройки давления прижима секции 300 - 400
фунтов/кв.дюйм. Нельзя выходить за пределы 700
фунтов/кв.дюйм.
39. При работе в поле заблокируйте рычаг гидравлики
складывания для обеспечения постоянного потока
масла по линии вниз. Если боковые секции при
работе идут слишком высоко, увеличьте настройки
давления, ручка  , для выравнивания машины.
Если слишком высоко находится центр, уменьшите
настройки давления ручкой  на клапане.
Обратите внимание: Если машина работает с ножами в
положении под углом, обычно не нужно
прикладывать давление прижима на боковые
секции. Только в очень твердом грунте
понадобится давление прижима на боковые
секции.
Внимание: Если работа производится без давления
прижима, система складывания должна быть в
плавающем положении. Если работы производить не в
плавающем положении или не с активным давлением
прижима, это приведет к повреждению системы
складывания. См. Инструкцию по эксплуатации трактора,
чтобы при необходимости установить систему в
плавающее положение.
Внимание: Эта машина сконструирована с постоянным
гидравлическим потоком на цилиндры складывания
боковых секций во время работы в поле. Она должна
использоваться на тракторах только с гидросистемой с
закрытым цетром.

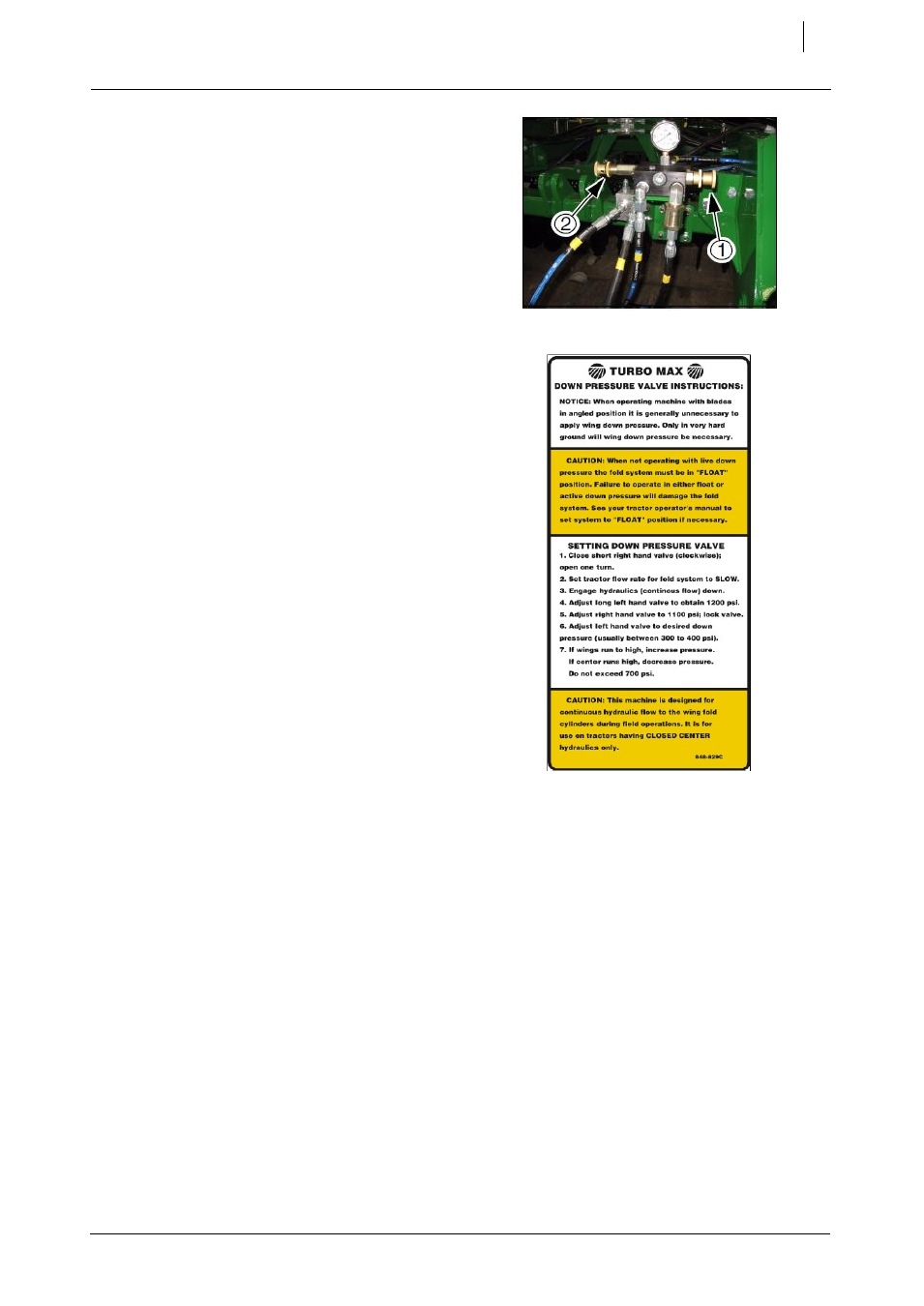

Рисунок 21
Давление прижима 1800-3000
TURBO MAX
ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ КЛАПАНА ДАВЛЕНИЯ ПРИЖИМА:
ОБРАТИТЕ ВНИМАНИЕ: Если машина работает с ножами в положении
под углом, обычно не нужно прикладывать давление прижима на
боковые секции. Только в очень твердом грунте понадобится давление
прижима на боковые секции.
ВНИМАНИЕ: Если работа производится без давления прижима,
система складывания должна быть в плавающем положении. Если
работы производить не в плавающем положении или не с активным
давлением прижима, это приведет к повреждению системы
складывания. См. Инструкцию по эксплуатации трактора, чтобы при
необходимости установить систему в плавающее положение.
НАСТРОЙКИ КЛАПАНА ДАВЛЕНИЯ ПРИЖИМА
1. Закрыть короткий правый клапан (по часовой стрелке);
2. Установить скорость потока трактора для системы складывания
на SLOW (медленно).
3. Включить гидравлику (постоянный поток) оборудования.
4. Отрегулировать длинный левый клапан на 1200 фунтов/кв.дюйм.
5. Отрегулировать правый клапан на 1100 фунтов/кв.дюйм;
запорный клапан.
6. Отрегулировать левый клапан до нужного давления прижима
(обычно от 300 до 400 фунтов/кв.дюйм).
7. Если боковые секции при работе находятся слишком высоко,
увеличить давление. Если центр находится слишком высоко,
уменьшить давление. Давление не должно выходить за предел
700 фунтов/кв.дюйм.
ВНИМАНИЕ: Эта машина сконструирована с постоянным
гидравлическим потоком на цилиндры складывания боковых секций во
время работы в поле. Она должна использоваться на тракторах с
гидросистемой с закрытым центром.
Рисунок 21а
Наклейка «Давление прижима» 1800-3000
