Винтовая стяжка боковой секции 586-295S
17. В модели 1800-3000 и 4000 (наружная секция)
винтовая стяжка боковой секции должна быть
предварительно отрегулирована на 45 3/4" (116,2 см),
как показано.
Винтовая стяжка боковой секции 586-446S
18. В модели 3500-4000 винтовая стяжка боковой секции
должна быть предварительно отрегулирована на
40 3/8" (102,5 см), как показано.
19. Когда выровнены боковые секции машины, все
прочие настройки в поле следует выполнять с
гидравлическим давлением прижима.
20. Если батареи во время движения находятся под
углом и секции опускаются слишком глубоко, тогда
нужно работать вообще без давления прижима.
Включите гидравлику в плавающее положение.
Примечание: Если секции движутся слишком высоко,
увеличить настройки гидравлического давления
прижима, а если слишком низко, то уменьшить
давление прижима
.
Начальные настройки и рабочий режим см.
"Гидравлическое давление прижима 1800-3000" на
странице 23,
"Гидравлическое давление прижима
3500" на странице 24 или "Гидравлическое давление
прижима 4000" на странице 25.
Настройка угла батареи
См. рисунок 16
Примечание: Проверьте настройки угла батареи на новой
машине, а потом проверяйте раз в год, так как
может иметь место износ.
21.
С цилиндрами регулировки передней батареи в
полностью втянутом положении балка батареи
должна быть на расстоянии 1/8" (32 мм) от труб .
22.
Если балка батареи находится не на 1/8" (32 мм) от
труб , отверните установочный винт на скобе со
штокового конца цилиндра (здесь на штоке два
плоских участка, чтобы можно было поставить ключ
для регулировки) и укоротите шток цилиндра ,
поворачивая шток цилиндра с целью приблизить
балку батареи, и удлиняя скобу, чтобы цилиндр
полностью втягивался.
23. Снова затяните установочный винт по окончании
настроек.

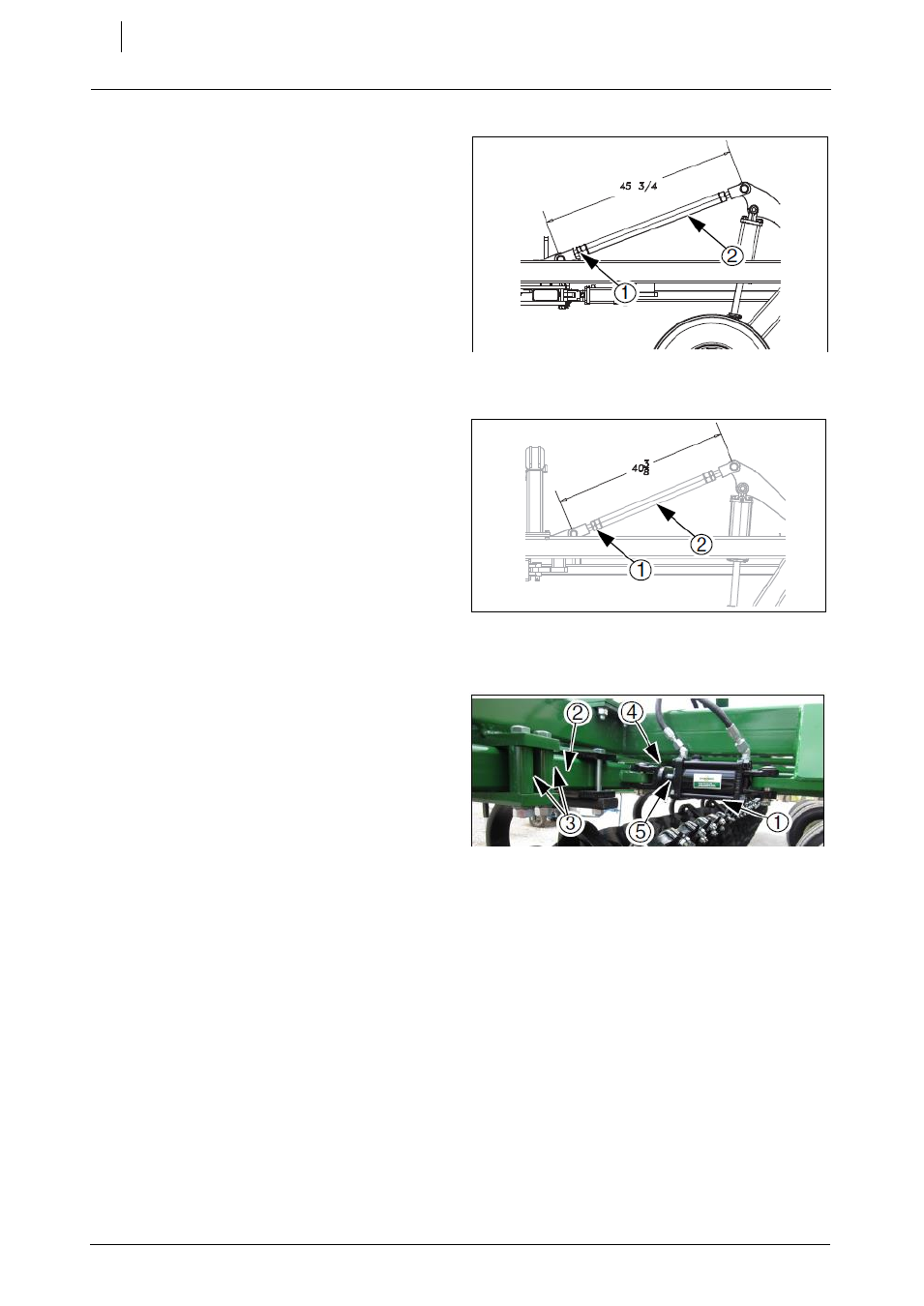

Рисунок 14
Винтовая стяжка боковой секции 586-295S
Рисунок 15
Винтовая стяжка боковой секции 586-446S
Рисунок 16
Настройка угла передней батареи
